Tomografia umbrelor a stării Greenberger-Horne-Zeilinger

Estimare de utilizare: Sub 10 secunde pe un procesor Heron r2 (NOTĂ: Aceasta este doar o estimare. Timpul tău de rulare poate varia.)

Rezultate de învățare

• Cum construiește tomografia umbrelor o umbră clasică a unei stări cuantice și de ce necesită exponențial mai puține măsurători decât tomografia completă a stării

• Cum să implementezi tomografia umbrelor cu Pauli locali folosind Qiskit pentru a estima magnetizările unui singur qubit, corelatorii în două puncte și matricele de densitate reduse pe doi qubiți

• Cum să folosești qiskit-paulice pentru detectarea erorilor cu suprasarcină redusă, folosind coduri spațiu-timp într-un experiment hardware la scară largă

Cerințe preliminare

• Măsurători

• Tomografia stării cuantice

• Detectarea erorilor folosind coduri spațiu-timp

Context

Tomografia completă a stării cuantice a unui sistem cu $N$ qubiți necesită un număr exponențial de măsurători pentru a estima toți cei $4^N -1$ parametri independenți ai matricei de densitate. Pentru un sistem de 50 de qubiți, de exemplu, acest proces necesită de ordinul a $10^{30}$ execuții, ceea ce este de peste un miliard de ori numărul de stele din universul observabil. Tomografia umbrelor [1] este un protocol de informație cuantică care construiește o „umbră clasică” a stării cuantice, din care observabilele țintă pot fi estimate folosind un număr de execuții care scalează logaritmic cu numărul de observabile și este independent de dimensiunea sistemului $N$, ceea ce o face relevantă în multe domenii ale calculului cuantic, inclusiv estimarea energiei, calculul entropiei de întanglement și al funcțiilor de corelație, estimarea nucleelor în învățarea automată cuantică și altele.

Acest tutorial arată cum să folosești tomografia umbrelor pentru a estima observabile locale, precum magnetizarea unui singur qubit $\langle Z_i \rangle$ pentru qubitul $i$, funcția de corelație în două puncte $\langle Z_i Z_j\rangle$ și matricea de densitate redusă pe doi qubiți (2-RDM), ale stării Greenberger-Horne-Zeilinger (GHZ), puternic întanglată. Tutorialul ilustrează mai întâi un flux de lucru de tomografie a umbrelor la scară mică pe o stare GHZ cu 10 qubiți, folosind simularea vectorului de stare. Apoi prezintă o demonstrație cu 100 de qubiți pe hardware cuantic real.

Protocolul de tomografie a umbrelor

Protocolul de tomografie a umbrelor are următorii pași:

1. Aplică o unitară aleatorie $U$, extrasă dintr-un ansamblu de unitare, stării cuantice inițiale.
2. Măsoară rezultatul în baza computațională, obținând un șir de biți $\ket{b}$.
3. Stochează instantaneul clasic, $\hat{\rho} = \mathcal{M}^{-1}(U^{\dagger}\ket{b}\bra{b}U)$, unde $\mathcal{M}^{-1}$ este inversa canalului de măsurare $\mathcal{M}(\rho)=\mathbb{E}[U^{\dagger}\ket{b}\bra{b}U]$.
4. Repetă procesul de $T$ ori, colecția de $T$ instantanee $\{\hat{\rho}_t\}$ formând o umbră clasică $S(\rho, T)$.
5. Estimează observabila $o$ a operatorului $O$ ca $\frac{1}{T}\sum_{t=1}^{T}\text{Tr}(O\hat{\rho}_t)$.

Variante ale tomografiei umbrelor

Alegerea ansamblului de unitare, adică a bazei, la pasul 1 al protocolului afectează complexitatea de eșantionare, varianța estimărilor și completitudinea informației unei tomografii a umbrelor date. În literatură au fost luate în considerare multe grupuri de ansambluri, fiecare cu compromisuri între complexitate și eficiența estimării observabilelor. Proprietățile celor mai des folosite variante sunt rezumate în tabelul următor, deși această listă nu este exhaustivă.

Variantă	Ansamblu	Complexitate de eșantionare	Adâncimea circuitului	Observabile potrivite
Pauli local [1]	Pauli cu un singur qubit $\{X, Y, Z\}$	$\mathcal{O}(3^k\text{log}M/\varepsilon^2)$	1	locale/cu puține corpuri
Clifford global [1]	Clifford pe $N$ qubiți	$\mathcal{O}(\text{Tr}(O^2)\text{log}M/\varepsilon^2)$	$\mathcal{O}(N\text{log}N)$	rang mic, fidelitate
gaussian fermionic [2], [3]	circuite matchgate	$\mathcal{O}(\binom{\mu}{k}\frac{1}{\varepsilon^2})$	$\mathcal{O}(N^2)$	fermionice
umbre superficiale [4], [5]	circuite de adâncime mică	$\mathcal{O}(k2^k\text{log}M/\varepsilon^2)$	$\mathcal{O}(\text{log}N)$	nelocale (prietenoase cu hardware-ul)

Termenii folosiți în tabel sunt definiți astfel:

• „complexitatea de eșantionare” se referă la numărul de măsurători necesare pentru o variantă dată de tomografie a umbrelor.

• „adâncimea circuitului” descrie cât de costisitoare este implementarea măsurătorilor pe hardware cuantic.

• $N$ este numărul de qubiți.

• $k$ este localitatea observabilei (de exemplu, $\langle Z_i \rangle$ are $k=1$ iar $\langle Z_i Z_j\rangle$ are $k=2$).

• $M$ este numărul de observabile de estimat simultan.

• $\varepsilon$ este toleranța erorii aditive.

• $\mu$ este numărul de fermioni.

Deși ansamblul Pauli local este cel mai prietenos cu hardware-ul, el plătește o penalizare de complexitate de eșantionare de $3^k$, ceea ce îl face nepotrivit pentru estimarea proprietăților nelocale. Mai general, limita complexității de eșantionare a umbrelor locale scalează ca $4^k$, îmbunătățindu-se la $3^k$ în cazul special al observabilelor de tip produs tensorial.

În schimb, deși ansamblul Clifford global poate fi folosit pentru a estima observabile nelocale, adâncimea circuitului său nu este favorabilă. Umbrele gaussiene fermionice oferă utilitate în simulări de fizică a multor corpuri, chimie și materiale, dar necesită circuite matchgate, care pot avea o suprasarcină semnificativă pe dispozitive generale bazate pe porți.

Umbrele superficiale au o adâncime a circuitului între cea a Pauli local și a Clifford global, ceea ce le face o variantă foarte promițătoare pentru implementarea practică, deși mai există întrebări deschise privind adâncimea optimă a circuitului pentru o observabilă dată.

Pe măsură ce frontiera cercetării în tomografia umbrelor continuă să se extindă, unele dintre cele mai relevante probleme de abordat includ alegerea optimă a ansamblului de măsurare pentru un set țintă de observabile, îmbunătățirea limitelor complexității de eșantionare și extinderea protocolului la observabile evoluate în timp. Cu toate acestea, tomografia umbrelor rămâne unul dintre principalele fluxuri de lucru pentru extragerea informației clasice maxime dintr-o stare cuantică folosind un număr minim de măsurători, ceea ce o face ideală pentru caracterizarea stărilor cuantice la o scară la care atât tomografia completă, cât și simularea clasică sunt imposibile.

Ansamblul Pauli local

Acest tutorial folosește baza Pauli aleatorie, adică porți Clifford cu un singur qubit, pentru a colecta umbre și a estima proprietățile stării GHZ. Reține că măsurătorile Pauli sunt o alegere excelentă pentru estimarea observabilelor locale (precum densitatea de spin, funcțiile de corelație locale și densitatea de probabilitate a poziției), dar nu a celor globale (precum energia totală, impulsul și sarcina).

Aici, o bază Pauli aleatorie $\{X, Y, Z\}$ este aleasă independent pentru fiecare qubit și se aplică rotația corespunzătoare cu un singur qubit, urmată de măsurare:

$$\begin{equation} U = U_0 \otimes U_1 \otimes \cdots \otimes U_{n-1}, U_q \in \{I, H, S^{\dagger}H\} \end{equation} \tag{1}$$

Pentru acest ansamblu, inversa canalului de măsurare este:

$$\begin{equation} \hat{\rho}_q=3U_q^{\dagger}\ket{b_q}\bra{b_q}U_q - I \end{equation} \tag{2}$$

Factorul $3$ provine din medierea pe cele trei baze Pauli, ceea ce produce un canal de depolarizare cu parametrul $\frac{1}{3}$. Estimatorul complet se factorizează apoi ca produs de estimatori cu un singur qubit. Așa cum se arată în tabel, pentru $M$ observabile, fiecare de localitate $k$, numărul de umbre Pauli necesare pentru a estima toate observabilele cu eroare aditivă $\varepsilon$ cu probabilitate mare este $\mathcal{O}(\frac{3^k\text{log}(M)}{\varepsilon^2})$. Dimensiunea sistemului nu afectează costul măsurării atâta timp cât observabilele rămân locale, deci un număr exponențial de observabile pot fi estimate simultan cu un cost doar logaritmic.

Mediana mediilor

O medie simplă pe $T$ instantanee reduce varianța unei estimări dintr-o singură execuție a unei observabile ca $\frac{1}{T}$, dar este sensibilă la valori atipice. Mediana mediilor poate fi folosită pentru a remedia aceasta. Procesul constă în:

• Împărțirea celor $T$ instantanee în $K$ grupuri de dimensiuni egale
• Calculul mediei în interiorul fiecărui grup
• Returnarea medianei mediilor grupurilor

Acest tutorial efectuează tomografia umbrelor cu Pauli locali pentru a estima proprietățile stării GHZ, mai întâi folosind un exemplu simulat cu 10 qubiți, apoi demonstrând un experiment hardware cu 100 de qubiți.

Cerințe

Înainte de a începe acest tutorial, asigură-te că ai instalate următoarele:

• Qiskit SDK v2.0 sau mai nou, cu suport pentru vizualizare

• IBM Quantum Compute v0.28 sau mai nou (pip install qiskit-ibm-runtime)

• Qiskit Paulice (pip install qiskit-paulice)

Configurare

# Added by doQumentation — installs the packages this notebook needs if they are missing
import importlib.util

_needed = {"matplotlib": "matplotlib", "numpy": "numpy", "qiskit": "qiskit", "qiskit_ibm_runtime": "qiskit-ibm-runtime", "qiskit_paulice": "qiskit-paulice"}
_missing = [pip for module, pip in _needed.items()
            if importlib.util.find_spec(module) is None]
# One at a time, so a package that fails to install does not block the others
for _pip in _missing:
    %pip install -q {_pip}
if not _missing:
    print("\u2713 All required packages are installed")

import numpy as np
import matplotlib.pyplot as plt
from collections import deque, defaultdict
from qiskit import QuantumCircuit, ClassicalRegister
from qiskit.quantum_info import (
    Statevector,
    partial_trace,
    Operator,
    Pauli,
    SparsePauliOp,
)
from qiskit.transpiler import generate_preset_pass_manager
from qiskit_ibm_runtime import QiskitRuntimeService
from qiskit_ibm_runtime import SamplerV2 as Sampler
from qiskit_paulice.layout import get_low_overhead_ancillas

seed = 42  # for reproducibility
rng = np.random.default_rng(seed)

Următoarele funcții auxiliare sunt folosite de exemplul hardware la scară largă de mai târziu în tutorial:

• bad_cz, bad_readout, bad_coherence — Interoghează datele de calibrare ale backendului pentru a identifica porțile, qubiții și muchiile care depășesc pragurile de eroare sau de coerență, astfel încât să poată fi excluse din aranjamentul circuitului.

• parallel_ghz — Construiește un circuit GHZ de o dimensiune dată folosind o căutare în lățime pe harta de cuplare, distribuind straturile CNOT în paralel pentru a minimiza adâncimea circuitului.

• weighted_coverage, active_wires, z_trace_backward — Calculează cât din suprafața de eroare a circuitului GHZ este protejată de un set dat de verificări de paritate spațiu-timp, folosind tehnica propagării înapoi din [6].

• add_measurements — Adaugă măsurători ale qubiților GHZ și ale qubiților de verificare în registre clasice separate, astfel încât să poată fi postselectate independent.

• build_shadow_circuits — Produce un circuit pentru fiecare bază Pauli aleatorie, adăugând rotațiile adecvate cu un singur qubit înainte de măsurare.

• parse_hw_results_w_checks — Despachetează ieșirea Sampler în triplete (ghz_bits, check_bits, bases), unul pentru fiecare execuție.

• adapt_to_flat_bits, estimate_zz_nn_hw — Mapează biții registrului GHZ înapoi în spațiul de indici al întregului dispozitiv și calculează estimarea mediană a mediilor pentru $\langle Z_i Z_{i+1}\rangle$.

def bad_cz(target, threshold: float = 0.01) -> list:
    "Return edges whose CZ error exceeds threshold."
    edges = []
    for edge in backend.target.build_coupling_map().get_edges():
        if (edge[1], edge[0]) not in edges:
            edges.append(edge)
    cz_errors = {edge: target["cz"][edge].error for edge in edges}
    worst = sorted(cz_errors.items(), key=lambda x: x[1], reverse=True)
    return [list(edge) for edge, error in worst if error > threshold]

def bad_readout(target, threshold: float = 0.01) -> list:
    "Return nodes whose measurement error exceeds threshold."
    meas_errors = {
        node: target["measure"][(node,)].error
        for node in range(backend.num_qubits)
    }
    worst = sorted(meas_errors.items(), key=lambda x: x[1], reverse=True)
    return [node for node, error in worst if error > threshold]

def bad_coherence(target, threshold: float = 60) -> list:
    "Return nodes whose T2 value is below threshold."
    t2s = {
        node: (target.qubit_properties[node].t2 or 0) * 1e6
        for node in range(backend.num_qubits)
    }
    return [
        node
        for node, val in sorted(t2s.items(), key=lambda x: x[1])
        if val < threshold
    ]

def parallel_ghz(
    root: int, num_qubits: int, backend, bad_edges: list, skip: list
) -> tuple:
    "Build a GHZ circuit of size num_qubits using BFS from root, one neighbor per layer."
    edges = [
        e
        for e in [list(e) for e in backend.coupling_map.get_edges()]
        if e not in bad_edges
        and [e[1], e[0]] not in bad_edges
        and e[0] not in skip
        and e[1] not in skip
    ]
    adj = defaultdict(list)
    for u, v in edges:
        adj[u].append(v)
        adj[v].append(u)

    qc = QuantumCircuit(backend.num_qubits)
    visited = [root]
    queue = deque([root])
    explored = defaultdict(set)
    layers = []
    qc.h(root)

    while queue and len(visited) < num_qubits:
        layer = []
        for node in list(queue):
            queue.popleft()
            unvisited = [
                nb
                for nb in adj[node]
                if nb not in visited and nb not in explored[node]
            ]
            if unvisited:
                nb = unvisited[0]
                visited.append(nb)
                queue.append(node)
                queue.append(nb)
                explored[node].add(nb)
                layer.append((node, nb))
                if len(visited) == num_qubits:
                    break
        if layer:
            layers.append(layer)
        else:
            break

    for layer in layers:
        for q1, q2 in layer:
            qc.cx(q1, q2)
        qc.barrier()

    return qc, visited, layers

def weighted_coverage(
    layers: list, parities: list, w_idle: float = 0.2, w_gate: float = 0.8
) -> float:
    "Compute weighted fraction of wires covered by at least one parity check."
    wires = active_wires(layers)
    covered_by_any = {n_layer: set() for n_layer in range(len(layers))}
    for parity in parities:
        for n_layer, qs in z_trace_backward(layers, parity).items():
            covered_by_any[n_layer] |= qs
    covered_weight = total_weight = 0
    for n_layer in range(len(layers)):
        idle = wires[n_layer]["idle"]
        gate = wires[n_layer]["gate"]
        total_weight += w_idle * len(idle) + w_gate * len(gate)
        covered_weight += w_idle * len(
            covered_by_any[n_layer] & idle
        ) + w_gate * len(covered_by_any[n_layer] & gate)
    return covered_weight / total_weight if total_weight > 0 else 0

def active_wires(layers: list) -> dict:
    """
    Returns per-layer dict with two sets:
    - 'idle': activated wires that are idle in this layer
    - 'gate': activated wires that are control/target of a CNOT at this layer
    """
    first_activation = {}
    for n_layer, layer in enumerate(layers):
        for c, t in layer:
            first_activation.setdefault(c, n_layer)
            first_activation.setdefault(t, n_layer)
    result = {}
    for n_layer in range(len(layers)):
        active = {
            q
            for q, n_layer0 in first_activation.items()
            if n_layer >= n_layer0
        }
        gate = {q for c, t in layers[n_layer] for q in (c, t)}
        result[n_layer] = {"idle": active - gate, "gate": gate}
    return result

def z_trace_backward(layers: list, initial_Zs: list) -> dict:
    """
    Backward propagate Zs with parity cancellation.
    Returns {layer: set of qubits with odd parity Z at that layer}.
    """
    wires = active_wires(layers)
    support = set(initial_Zs)
    trace = {}
    for n_layer in range(len(layers) - 1, -1, -1):
        active = wires[n_layer]["idle"] | wires[n_layer]["gate"]
        trace[n_layer] = support & active
        new_support = set()
        for q in support:
            hit = False
            for c, t in layers[n_layer]:
                if q == t:
                    new_support ^= {t, c}
                    hit = True
                    break
                elif q == c:
                    new_support ^= {c}
                    hit = True
                    break
            if not hit:
                new_support ^= {q}
        support = new_support
    return trace

def add_measurements(
    qc: QuantumCircuit, ghz_qubits: list, checks: list
) -> QuantumCircuit:
    "Add GHZ and check qubit measurements into separate classical registers."
    c1 = ClassicalRegister(len(ghz_qubits), "c1")
    qc.add_register(c1)
    for q, c in zip(ghz_qubits, c1):
        qc.measure(q, c)
    c2 = ClassicalRegister(len(checks), "c2")
    qc.add_register(c2)
    for q, c in zip(checks, c2):
        qc.measure(q, c)
    return qc

def build_shadow_circuits(
    base_circuit: QuantumCircuit,
    n_measure: int,
    ghz_qubits: list,
    checks: list,
) -> tuple:
    "Build n_measure circuits by appending random Pauli basis rotations to each GHZ qubit."
    n = base_circuit.num_qubits
    all_bases = rng.integers(0, 3, size=(n_measure, n))
    circuits = []
    for m in range(n_measure):
        qc = base_circuit.copy()
        qc.barrier()
        for q in ghz_qubits:
            b = all_bases[m, q]
            if b == 1:
                qc.h(q)
            elif b == 2:
                qc.sdg(q)
                qc.h(q)
        add_measurements(qc, ghz_qubits, checks)
        circuits.append(qc)
    return circuits, all_bases

def parse_hw_results_w_checks(
    result, bases: np.ndarray, ghz_qubits: list, checks: list
) -> list:
    "Parse hardware bitstrings into (ghz_bits, check_bits, bases) triples."
    snapshots = []
    n_ghz = len(ghz_qubits)
    n_checks = len(checks)
    for t, pub_result in enumerate(result):
        ghz_strings = (
            pub_result.data.c1.get_bitstrings()
        )  # one entry per shot
        chk_strings = pub_result.data.c2.get_bitstrings()
        for ghz_bitstring, check_bitstring in zip(ghz_strings, chk_strings):
            ghz_bits = [
                int(ghz_bitstring[n_ghz - 1 - i]) for i in range(n_ghz)
            ]
            check_bits = [
                int(check_bitstring[n_checks - 1 - i])
                for i in range(n_checks)
            ]
            snapshots.append((ghz_bits, check_bits, bases[t]))
    return snapshots

def adapt_to_flat_bits(
    ghz_bits: list, ghz_qubits: list, n_total: int
) -> list:
    "Map GHZ-register bits back to a full n_total-length bit vector."
    bits = [0] * n_total
    for i, q in enumerate(ghz_qubits):
        bits[q] = ghz_bits[i]
    return bits

def estimate_zz_nn_hw(
    snapshots: list, ghz_qubits: list, n_total: int, n_groups: int
) -> np.ndarray:
    "Estimate <ZiZi+1> for each neighboring GHZ qubit pair from flat-bit snapshots."
    pairs = list(zip(ghz_qubits[:-1], ghz_qubits[1:]))
    all_est = np.column_stack(
        [
            snapshot_estimate(
                ["Z" if q in pair else "I" for q in range(n_total)], snapshots
            )
            for pair in pairs
        ]
    )
    return mom(all_est, n_groups).real

Exemplu la scară mică cu simulator

Mai întâi, pregătește o stare GHZ cu 10 qubiți folosind simularea vectorului de stare și estimează-i proprietățile folosind umbre Pauli locale. Starea GHZ este o stare cuantică maxim întanglată cu trei sau mai mulți qubiți, care servește drept referință pentru întanglementul multipartit. Este un element de bază frecvent pentru protocoalele de comunicare cuantică și criptografie. În plus, circuitul GHZ are proprietăți analitice pe deplin cunoscute, ceea ce îl face ideal pentru verificare în acest tutorial.

Pasul 1: Mapează intrările clasice la o problemă cuantică

Pregătește o stare GHZ ideală cu 10 qubiți.

def ghz_statevector(num_qubits):
    qc = QuantumCircuit(num_qubits)
    qc.h(0)
    for q in range(num_qubits - 1):
        qc.cx(q, q + 1)
    return Statevector(qc)

num_qubits = 10  # number of qubits
psi = ghz_statevector(num_qubits)
psi.seed(seed)
print(
    f"{num_qubits}-qubit GHZ state ready (norm = {np.linalg.norm(psi):.6f})"
)

10-qubit GHZ state ready (norm = 1.000000)

Pasul 2: Optimizează pentru execuția pe hardware cuantic

În continuare, definește o funcție care colectează instantanee de umbră rotind starea GHZ în baze Pauli aleatorii. Aceasta oglindește ceea ce face primitiva Sampler pe hardware în exemplul la scară largă.

def basis_circuit(b):
    """0 -> Z basis (I), 1 -> X basis (H), 2 -> Y basis (Sdg;H)."""
    qc = QuantumCircuit(1)
    if b == 1:
        qc.h(0)
    elif b == 2:
        qc.sdg(0)
        qc.h(0)
    # b == 0: Z basis, no rotation
    return qc

_basis = {
    b: basis_circuit(b) for b in (0, 1, 2)
}  # built once, shared with the estimator's _U

def collect_shadow_snapshots(psi, n_snapshots, num_qubits):
    snapshots = []
    for _ in range(n_snapshots):
        bases = rng.integers(0, 3, size=num_qubits)
        rot = QuantumCircuit(num_qubits)
        for q, b in enumerate(bases):
            rot.compose(_basis[b], qubits=[q], inplace=True)
        evolved = psi.evolve(rot)
        evolved.seed(int(rng.integers(0, 2**31)))
        bitstr = next(
            iter(evolved.sample_counts(shots=1))
        )  # Born rule internal
        bits = [int(x) for x in bitstr[::-1]]  # little-endian -> qubit
        snapshots.append((bits, bases))
    return snapshots

Pasul 3: Execută folosind primitivele Qiskit

Pentru această simulare, folosește direct vectorul de stare.

n_snapshots = 5000  # number of shadow snapshots
n_groups = 20  # groups/batches for median-of-means

snapshots = collect_shadow_snapshots(psi, n_snapshots, num_qubits)
print(f"Collected {n_snapshots} snapshots.")

Collected 5000 snapshots.

Pasul 4: Post-procesează și returnează rezultatul în formatul clasic dorit

Definește estimatorul shadow și estimatorul median-of-means (MOM) pentru bazele de măsurare aleatoare folosite la colectarea snapshot-urilor shadow. Folosește aceste funcții pentru a estima proprietăți ale stării GHZ, inclusiv magnetizarea unui singur qubit, corelatorii a doi qubiți și RDM-ul a doi qubiți, pornind de la măsurătorile colectate. Apoi compară estimările cu valorile exacte.

_U = {
    b: Operator(basis_circuit(b)) for b in (0, 1, 2)
}  # rotation Uᵢ per basis
_P = {p: Operator(Pauli(p)) for p in "IXYZ"}  # single-qubit Paulis

def shadow_estimator(P, b, bit):  # P is a label char, e.g. "X"
    UPU = _U[b] @ _P[P] @ _U[b].adjoint()  # Uᵢ P Uᵢ†
    return (3 * UPU.data[bit, bit] - np.trace(_P[P].data)).real

def mom(estimates: np.ndarray, n_groups: int) -> np.ndarray:
    "Median-of-means outlier suppression."
    T = len(estimates)
    spg = T // n_groups  # shots per group
    trimmed = estimates[
        : spg * n_groups
    ]  # drop any leftover shots that don't cleanly fit into a group
    groups = trimmed.reshape(n_groups, spg, *estimates.shape[1:])
    means = groups.mean(axis=1)  # take the mean of each group
    return np.median(means.real, axis=0) + 1j * np.median(
        means.imag, axis=0
    )  # take the median of means for real and imaginary parts separately

def snapshot_estimate(
    pauli_string, snapshots
):  # full-width label, len == num_qubits
    out = np.empty(len(snapshots), dtype=complex)
    for t, (bits, bases) in enumerate(snapshots):
        e = 1.0 + 0j
        for q, P in enumerate(pauli_string):
            e *= shadow_estimator(P, bases[q], bits[q])
        out[t] = e
    return out

Z_est = np.column_stack(
    [
        snapshot_estimate(
            ["Z" if q == i else "I" for q in range(num_qubits)], snapshots
        )
        for i in range(num_qubits)
    ]
)
Z_vals = mom(Z_est, n_groups).real

ZZ_est = np.column_stack(
    [
        snapshot_estimate(
            ["Z" if q in (i, i + 1) else "I" for q in range(num_qubits)],
            snapshots,
        )
        for i in range(num_qubits - 1)
    ]
)
ZZ_nn = mom(ZZ_est, n_groups).real

ZZ_full = np.zeros((n_snapshots, num_qubits, num_qubits), dtype=complex)
for i in range(num_qubits):
    ZZ_full[:, i, i] = 1.0  # diagonal is always 1
    for j in range(i + 1, num_qubits):
        col = snapshot_estimate(
            ["Z" if q in (i, j) else "I" for q in range(num_qubits)],
            snapshots,
        )
        ZZ_full[:, i, j] = col
        ZZ_full[:, j, i] = col  # symmetric
ZZ_mat = mom(ZZ_full, n_groups).real

# 2-qubit reduced density matrix (RDM) for pair (qi, qj)
# the elementwise complex median (real/imag split) for the RDM coefficients generalizes the scalar median in Ref.[1]
qi, qj = 0, num_qubits - 1
terms = []
for a in "IXYZ":
    for b in "IXYZ":
        label = "".join({qi: a, qj: b}.get(q, "I") for q in range(num_qubits))
        c = mom(snapshot_estimate(label, snapshots).reshape(-1, 1), n_groups)[
            0
        ]
        terms.append((b + a, c / 4))
rho_shadow = SparsePauliOp.from_list(terms).to_matrix()

traced_out = [q for q in range(num_qubits) if q not in (qi, qj)]
rho_exact = partial_trace(
    psi, traced_out
).data  # diag(0.5, 0, 0, 0.5) for GHZ

print(f"{'Observable':<22} {'Estimated':>12} {'Ideal':>8} {'Max error':>12}")
print("-" * 57)
print(
    f"{'<Zi> (all qubits)':<22} {'-':>12} {'0':>8} {np.max(np.abs(Z_vals)):>12.4f}"
)
print(
    f"{'<ZiZi+1> mean':<22} {np.mean(ZZ_nn):>12.4f} {'1':>8} {np.max(np.abs(ZZ_nn - 1)):>12.4f}"
)
print(
    f"{'2-RDM Frobenius err':<22} {'-':>12} {'0':>8} {np.linalg.norm(rho_shadow - rho_exact):>12.4f}"
)

Observable                Estimated    Ideal    Max error
---------------------------------------------------------
<Zi> (all qubits)                 -        0       0.0540
<ZiZi+1> mean                1.0040        1       0.1520
2-RDM Frobenius err               -        0       0.1080

Vizualizează rezultatele

Primul grafic arată valorile estimate ale magnetizării unui singur qubit pentru diferiți qubiți. Al doilea grafic arată distribuția valorilor estimate ale corelatorilor în două puncte pentru toate perechile de qubiți. Ultimul grafic arată magnitudinea elementelor matricei densitate redusă a doi qubiți. Pentru dimensiunea sistemului dat se folosește o colecție destul de mare de snapshot-uri, astfel că rezultatele sunt apropiate de cele exacte.

fig, axes = plt.subplots(
    1, 3, figsize=(14, 4), gridspec_kw={"width_ratios": [1, 1, 1]}
)

z_exact = psi.expectation_value(
    SparsePauliOp.from_sparse_list([("Z", [0], 1.0)], num_qubits)
).real  # 0.0
zz_exact = psi.expectation_value(
    SparsePauliOp.from_sparse_list([("ZZ", [0, 1], 1.0)], num_qubits)
).real  # 1.0

# <Zi>
axes[0].bar(range(num_qubits), Z_vals, color="#4a90d9", alpha=0.85)
axes[0].axhline(0, color="black", lw=0.8)
axes[0].set_ylim(-0.5, 0.5)
axes[0].set_title(r"$\langle Z_i \rangle$ (ideal = %0.2f)" % z_exact)
axes[0].set_xlabel("Qubit index")
axes[0].grid(axis="y", alpha=0.3)

# <ZiZj>
im = axes[1].imshow(ZZ_mat, vmin=-1, vmax=1, cmap="magma")
plt.colorbar(im, ax=axes[1])
axes[1].set_title(r"$\langle Z_i Z_j \rangle$ (ideal = %0.2f)" % zz_exact)
axes[1].set_xlabel("Qubit j")
axes[1].set_ylabel("Qubit i")

# 2-RDM magnitude
im2 = axes[2].imshow(np.abs(rho_shadow), vmin=0, vmax=0.5, cmap="Blues")
plt.colorbar(im2, ax=axes[2])
axes[2].set_title(r"$|\rho_2|$ for qubits (0, N-1)")
axes[2].set_xticks(range(4))
axes[2].set_yticks(range(4))
axes[2].set_xticklabels(["00", "01", "10", "11"])
axes[2].set_yticklabels(["00", "01", "10", "11"])

[Text(0, 0, '00'), Text(0, 1, '01'), Text(0, 2, '10'), Text(0, 3, '11')]

Evaluează scalarea numărului de shot-uri

În acest tutorial se folosesc 5.000 de snapshot-uri pentru a estima observabilele. Scalarea numărului de shot-uri a tomografiei shadow se evaluează reprezentând grafic eroarea medie a uneia dintre funcțiile estimate în raport cu diferite bugete de shot-uri. Eroarea corelatorului a doi qubiți scade ca $1/\sqrt{T}$, așa cum este de așteptat pentru convergența statistică standard a unui estimator al mediei. Importanța tomografiei shadow constă în faptul că factorul constant din fața lui $1/\sqrt{T}$ nu crește cu numărul de qubiți pentru observabile locale, precum cele examinate în acest tutorial.

shot_counts = [100, 250, 500, 1000, 2000, 5000, 10000]
errors = []

for N_test in shot_counts:
    snaps = collect_shadow_snapshots(psi, N_test, num_qubits)
    zz_vals = []
    for i in range(num_qubits - 1):
        ests = []
        for bits, bases in snaps:
            e = 1.0 + 0j
            for q in range(num_qubits):
                op = "Z" if q in (i, i + 1) else "I"
                e *= shadow_estimator(op, bases[q], bits[q])
            ests.append(e.real)
        zz_vals.append(np.mean(ests))
    errors.append(float(np.mean(np.abs(np.array(zz_vals) - 1.0))))
    print(f"T={N_test:5d} error = {errors[-1]:.4f}")

fig, ax = plt.subplots(figsize=(6, 4))
T_arr = np.array(shot_counts, dtype=float)
ax.loglog(T_arr, errors, "o-", color="#4a90d9", lw=2, label="Shadow estimate")
ax.loglog(
    T_arr,
    errors[0] * np.sqrt(shot_counts[0] / T_arr),
    "k--",
    alpha=0.5,
    label=r"$1/\sqrt{T}$ reference",
)
ax.set_xlabel("Shots T")
ax.set_ylabel(r"Mean $|\langle Z_i Z_{i+1} \rangle - 1|$")
ax.set_title(f"Convergence for {num_qubits}-qubit GHZ")
ax.legend()
plt.tight_layout()
plt.show()

T=  100 error = 0.1856
T=  250 error = 0.1613
T=  500 error = 0.1027
T= 1000 error = 0.0827
T= 2000 error = 0.0513
T= 5000 error = 0.0311
T=10000 error = 0.0162

Exemplu hardware la scară largă

Simularea anterioară confirmă că tomografia shadow Pauli locală recuperează observabilele corecte pe un statevector fără zgomot. Rularea aceluiași protocol cu 100 de qubiți pe hardware real introduce două provocări care nu apar în simulare: erorile porților și ale citirii se acumulează de-a lungul circuitului GHZ adânc, iar găsirea dispunerii optime a qubiților necesită căutarea în graful de cuplare al dispozitivului, în loc să alegi manual o dispunere.

Pentru a aborda prima provocare, folosește detecția erorilor cu overhead redus prin coduri spațiu-timp [6]. Un număr mic de qubiți ancilla adiacenți arborelui GHZ sunt folosiți ca verificări de paritate. Fiecare ancilla este încâlcită cu doi dintre vecinii săi GHZ înainte de măsurare, astfel încât o singură eroare de inversare de bit la oricare vecin schimbă rezultatul ancillei din 0 în 1. Snapshot-urile în care orice ancilla de verificare returnează 1 sunt eliminate, lăsând un subset mai curat din care se estimează $\langle Z_i Z_{i+1}\rangle$.

A doua provocare este abordată căutând printre dispunerile candidate ale arborelui GHZ și alegând-o pe cea care maximizează acoperirea verificărilor de paritate, adică fracțiunea de fire ale circuitului monitorizate de cel puțin o verificare, în limita unei creșteri acceptabile a adâncimii circuitului.

Pașii 1-4 (efectuați într-un singur bloc de cod)

Același flux de lucru în patru pași este aplicat acum unei stări GHZ de 100 de qubiți pe hardware cuantic real, adăugând două caracteristici specifice hardware-ului care nu apar în simulare:

• Pasul 1 caracterizează zgomotul Backend-ului (erorile porților, erorile de citire și timpii T2), astfel încât qubiții și muchiile nesigure să fie excluse din dispunerea circuitului.

• Pasul 2 caută printre dispunerile posibile ale arborelui GHZ pentru a o găsi pe cea care maximizează acoperirea verificărilor de paritate într-o adâncime acceptabilă a circuitului, înlocuind lanțul trivial folosit în simulare.

• Pasul 3 construiește circuitele shadow (unul pentru fiecare bază Pauli aleatoare), le transpilează în porți native hardware-ului și le trimite primitivei Sampler cu shots=8 (fiecare circuit produce opt șiruri de biți independente).

• Pasul 4 postselectează snapshot-urile ai căror qubiți de verificare returnează toți 0 (nicio eroare detectată), apoi estimează $\langle Z_i Z_{i+1}\rangle$ cu și fără această postselecție, pentru a demonstra îmbunătățirea adusă de detecția erorilor.

# ── Step 1: Map classical inputs to a quantum problem ─────────────────────────
service = QiskitRuntimeService()
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=133
)
coupling_map = backend.target.build_coupling_map()
n_total = backend.num_qubits

thresh_cz, thresh_meas, thresh_t2 = 0.025, 0.15, 10
bad_edges = bad_cz(backend.target, threshold=thresh_cz)
bad_nodes_readout = bad_readout(backend.target, threshold=thresh_meas)
dead_qubits = bad_readout(backend.target, threshold=0.4)
bad_nodes = list(
    set(bad_nodes_readout)
    | set(bad_coherence(backend.target, threshold=thresh_t2))
)

# ── Step 2: Optimize for quantum hardware execution ───────────────────────────
# Search over starting qubits and random node-skip sets to find the GHZ layout
# with the best parity-check coverage within an acceptable circuit depth.
ghz_size = 100
max_skips, shuffles, max_depth_increase = 10, 200, 10
w_idle, w_gate = 0.2, 0.8

# Find the root that yields the shallowest GHZ — exclude bad_nodes from the start
best_root = None
base_depth = float("inf")
for root in range(backend.num_qubits):
    if root in bad_nodes:
        continue
    qc, ghz_qubits, _ = parallel_ghz(
        root, ghz_size, backend, bad_edges, bad_nodes
    )
    if len(ghz_qubits) != ghz_size:
        continue
    depth = qc.depth(lambda x: x.operation.num_qubits == 2)
    if depth < base_depth:
        best_root, base_depth = root, depth
if best_root is None:
    raise Exception(
        "No qualifying GHZ root layout found. Relax error thresholds."
    )

qc, ghz_qubits, layers = parallel_ghz(
    best_root, ghz_size, backend, bad_edges, bad_nodes
)

degree_two_nodes = [
    i
    for i in ghz_qubits
    if all(n in ghz_qubits for n in coupling_map.neighbors(i))
    and len(coupling_map.neighbors(i)) >= 2
]

best_covered_fraction = -1
best_qc = best_checks = best_parities = best_layers = best_ghz_qubits = None

for num_skips in range(max_skips):
    for _ in range(shuffles):
        skip_trial = list(
            rng.choice(degree_two_nodes, num_skips, replace=False)
        )
        qc, ghz_qubits, layers = parallel_ghz(
            best_root, ghz_size, backend, bad_edges, skip_trial + bad_nodes
        )
        if len(ghz_qubits) != ghz_size:
            continue
        depth = qc.depth(lambda x: x.operation.num_qubits == 2)
        checks, parities = [], []
        for ancilla, neighbors in get_low_overhead_ancillas(
            coupling_map, ghz_qubits
        ).items():
            if ancilla in dead_qubits:
                continue
            good_neighbors = [
                n
                for n in neighbors
                if [ancilla, n] not in bad_edges
                and [n, ancilla] not in bad_edges
            ]
            if len(good_neighbors) < 2:
                continue
            checks.append(ancilla)
            parities.append((good_neighbors[0], good_neighbors[1]))
            qc.cx(good_neighbors[0], ancilla)
            qc.cx(good_neighbors[1], ancilla)
        covered_fraction = weighted_coverage(
            layers=layers, parities=parities, w_idle=w_idle, w_gate=w_gate
        )
        if (
            covered_fraction > best_covered_fraction
            and depth <= base_depth + max_depth_increase
        ):
            best_covered_fraction = covered_fraction
            (
                best_qc,
                best_ghz_qubits,
                best_checks,
                best_parities,
                best_layers,
            ) = qc, ghz_qubits, checks, parities, layers

qc, ghz_qubits, checks, parities, layers = (
    best_qc,
    best_ghz_qubits,
    best_checks,
    best_parities,
    best_layers,
)
if len(ghz_qubits) != ghz_size:
    raise Exception("No GHZ found. Relax error thresholds.")

print(f"GHZ qubits: {ghz_qubits} ({len(ghz_qubits)})")
print(f"Check qubits: {checks} ({len(checks)})")
print(
    "Covered fraction (no idle): ",
    weighted_coverage(
        layers=layers, parities=parities, w_idle=0.0, w_gate=1.0
    ),
)

# ── Step 3: Execute using Qiskit primitives ───────────────────────────────────
# Build one shadow circuit per random Pauli basis, each repeated for shots_per_basis
# independent bitstrings. Transpile to hardware-native gates, then submit using the
# Sampler primitive. Each circuit yields shots_per_basis snapshots in that basis.
n_hw = 1000
shots_per_basis = 8  # multiple shots per basis circuit
shadow_circs, hw_bases = build_shadow_circuits(qc, n_hw, ghz_qubits, checks)
sampler = Sampler(backend)
sampler.options.environment.job_tags = ["TUT_STGHZS"]
pm = generate_preset_pass_manager(optimization_level=1, backend=backend)
isa_circuit = pm.run(shadow_circs)
job = sampler.run(isa_circuit, shots=shots_per_basis)
result = job.result()

# ── Step 4: Post-process and return result in desired classical format ─────────
# Filter snapshots whose check qubits all read 0 (no detected error), then
# estimate <ZiZi+1> with and without the error-detection postselection.
snapshots_hw = parse_hw_results_w_checks(result, hw_bases, ghz_qubits, checks)
snapshots_kept = [
    (ghz_bits, check_bits, bases)
    for (ghz_bits, check_bits, bases) in snapshots_hw
    if all(b == 0 for b in check_bits)
]
snapshots_kept_adapted = [
    (adapt_to_flat_bits(ghz_bits, ghz_qubits, n_total), bases)
    for (ghz_bits, check_bits, bases) in snapshots_kept
]
snapshots_hw_adapted = [
    (adapt_to_flat_bits(ghz_bits, ghz_qubits, n_total), bases)
    for (ghz_bits, check_bits, bases) in snapshots_hw
]

print("Shadow snapshots collected:", len(snapshots_hw))
print("Shadow snapshots kept post error-detection:", len(snapshots_kept))

n_groups = min(5, len(snapshots_kept))  # groups for median-of-means
ZZ_hw = estimate_zz_nn_hw(snapshots_hw_adapted, ghz_qubits, n_total, n_groups)
ZZ_kept = estimate_zz_nn_hw(
    snapshots_kept_adapted, ghz_qubits, n_total, n_groups
)

# Plot <ZiZi+1> before and after error detection
fig, axes = plt.subplots(1, 2, figsize=(13, 4))

axes[0].plot(ZZ_hw, "o-", color="#e05c5c", markersize=4)
axes[0].axhline(1.0, color="gray", ls="--", alpha=0.7, label="Ideal")
axes[0].set_ylim(-0.6, 3.0)
axes[0].set_title(r"$\langle Z_i Z_{i+1} \rangle$ (without error detection)")
axes[0].set_xlabel("GHZ qubit pair")
axes[0].legend()
axes[0].grid(alpha=0.3)

axes[1].plot(ZZ_kept, "o-", color="#e05c5c", markersize=4)
axes[1].axhline(1.0, color="gray", ls="--", alpha=0.7, label="Ideal")
axes[1].set_ylim(-0.6, 3.0)
axes[1].set_title(r"$\langle Z_i Z_{i+1} \rangle$ (with error detection)")
axes[1].set_xlabel("GHZ qubit pair")
axes[1].legend()
axes[1].grid(alpha=0.3)

plt.tight_layout()
plt.show()

print("Before detection: <ZiZi+1>= ", float(np.average(ZZ_hw)))
print("After detection: <ZiZi+1>= ", float(np.average(ZZ_kept)))

GHZ qubits: [57, 47, 67, 46, 66, 48, 45, 65, 49, 44, 64, 38, 43, 77, 29, 42, 85, 28, 56, 41, 84, 30, 27, 36, 86, 31, 21, 87, 32, 20, 88, 33, 22, 97, 89, 34, 23, 107, 78, 39, 35, 16, 106, 90, 69, 53, 19, 24, 3, 108, 105, 91, 70, 52, 15, 25, 2, 109, 104, 92, 71, 54, 51, 14, 4, 1, 110, 103, 98, 93, 58, 55, 13, 5, 0, 118, 96, 72, 59, 12, 6, 129, 102, 73, 11, 7, 128, 101, 74, 10, 8, 127, 100, 9, 126, 116, 125, 121, 124, 120] (100)
Check qubits: [68, 37, 50, 63, 83, 17, 26, 18, 117, 111, 75] (11)
Covered fraction (no idle):  0.5454545454545454
Shadow snapshots collected: 8000
Shadow snapshots kept post error-detection: 566

Before detection: <ZiZi+1>=  0.573749999999951
After detection: <ZiZi+1>=  0.8817377312951776

Interpretează rezultatele

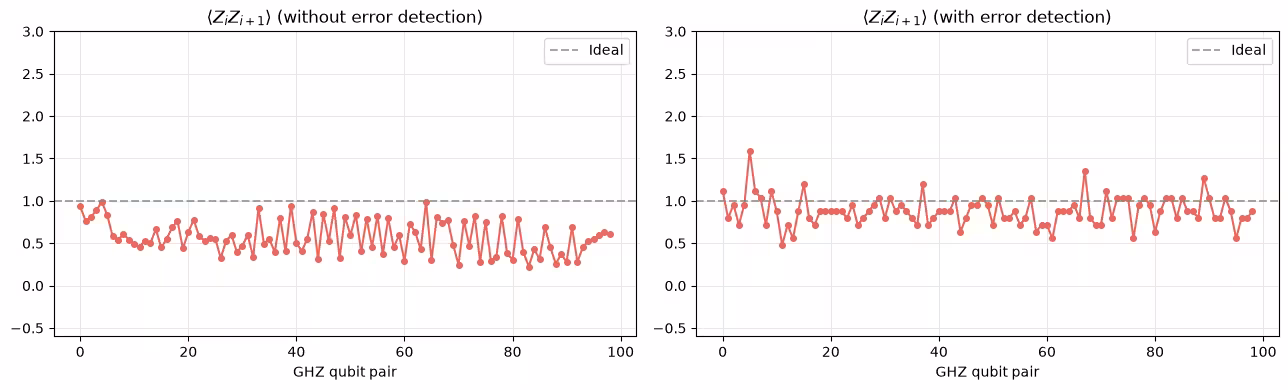

Cele două grafice arată $\langle Z_i Z_{i+1}\rangle$ estimat prin tomografie shadow pentru fiecare pereche de qubiți vecini din lanțul GHZ de 100 de qubiți, înainte și după postselecția pe verificările de paritate.

Pentru o stare GHZ ideală, toți corelatorii dintre vecinii apropiați sunt egali cu $1$. Pe hardware, zgomotul reduce estimările brute și introduce dispersie de la un qubit la altul. După detecția erorilor, snapshot-urile în care a apărut cel puțin o eroare detectabilă sunt eliminate, iar estimările rămase se apropie de $1$ cu varianță redusă, ceea ce este în concordanță cu o stare efectivă mai curată.

Îmbunătățirea de după detecția erorilor este în concordanță cu faptul că verificările detectează erori reale.

Pașii următori

Explorează următoarele resurse pentru a afla mai multe:

Recomandări

• Formularea generală a informației cuantice
• Tutorial despre detecția erorilor cu overhead redus folosind coduri spațiu-timp
• Documentația API a add-on-ului Qiskit Paulice

Referințe

• [1] Huang, H. Y., Kueng, R., & Preskill, J. (2020). Predicting many properties of a quantum system from very few measurements. Nature Physics, 16, 1050–1057.

• [2] Zhao, A., Rubin, N. C., & Miyake, A. (2021). Fermionic partial tomography via classical shadows. Phys. Rev. Lett., 127, 110504.

• [3] Low, G. H. (2022). Classical shadows of fermions with particle number symmetry. arXiv:2208.08964.

• [4] Bertoni, C., Haferkamp, J., Hinsche, M. et al. (2024). Shallow Shadows: Expectation Estimation Using Low-Depth Random Clifford Circuits. Phys. Rev. Lett., 133, 020602.

• [5] Hu, H.-Y., Gu, A., Majumder, S. et al. (2025). Demonstration of robust and efficient quantum property learning with shallow shadows. Nature Communications, 16, 2943.

• [6] Martiel, S. & Javadi-Abhari, A. (2025). Low-overhead error detection with spacetime codes. arXiv:2504.15725. © IBM Corp. 2026
