Compilare cuantică aproximativă pentru circuite de evoluție în timp

Estimare utilizare: Cinci minute pe un procesor Eagle (NOTĂ: Aceasta este doar o estimare. Timpul tău de execuție poate varia.)

Context​

Acest tutorial demonstrează cum să implementezi Compilarea Cuantică Aproximativă folosind rețele tensoriale (AQC-Tensor) cu Qiskit pentru a îmbunătăți performanța circuitelor cuantice. Aplicăm AQC-Tensor în contextul unei evoluții în timp de tip Trotter pentru a reduce adâncimea circuitului, menținând în același timp acuratețea simulării, urmând cadrul Qiskit pentru pregătirea stărilor și optimizare. Vei învăța cum să creezi un circuit ansatz de adâncime redusă dintr-un circuit Trotter inițial, să îl optimizezi cu rețele tensoriale și să îl pregătești pentru execuția pe hardware cuantic.

Obiectivul principal este simularea evoluției în timp pentru un Hamiltonian model cu o adâncime redusă a circuitului. Aceasta se realizează folosind addon-ul Qiskit AQC-Tensor, qiskit-addon-aqc-tensor, care valorifică rețelele tensoriale, în special stările produs de matrice (MPS), pentru a comprima și optimiza circuitul inițial. Prin ajustări iterative, circuitul ansatz comprimat menține fidelitatea față de circuitul original, rămânând în același timp fezabil pentru hardware-ul cuantic actual. Mai multe detalii pot fi găsite în documentația corespunzătoare, cu un exemplu simplu pentru a începe.

Compilarea Cuantică Aproximativă este deosebit de avantajoasă în simulările cuantice care depășesc timpii de coerență ai hardware-ului, deoarece permite efectuarea simulărilor complexe mai eficient. Acest tutorial te ghidează prin configurarea fluxului de lucru AQC-Tensor în Qiskit, acoperind inițializarea unui Hamiltonian, generarea circuitelor Trotter și transpilarea circuitului final optimizat pentru un dispozitiv țintă.

Cerințe​

Înainte de a începe acest tutorial, asigură-te că ai instalate următoarele:

  • Qiskit SDK v1.0 sau mai nou, cu suport pentru vizualizare
  • Qiskit Runtime v0.22 sau mai nou (pip install qiskit-ibm-runtime)
  • Addon-ul Qiskit AQC-Tensor (pip install 'qiskit-addon-aqc-tensor[aer,quimb-jax]')

Configurare​

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-addon-aqc-tensor qiskit-addon-utils qiskit-ibm-runtime quimb rustworkx scipy
import numpy as np
import quimb.tensor
import datetime
import matplotlib.pyplot as plt

from scipy.optimize import OptimizeResult, minimize

from qiskit.quantum_info import SparsePauliOp, Pauli
from qiskit.transpiler import CouplingMap
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit import QuantumCircuit
from qiskit.synthesis import SuzukiTrotter

from qiskit_addon_utils.problem_generators import (
    generate_time_evolution_circuit,
)
from qiskit_addon_aqc_tensor.ansatz_generation import (
    generate_ansatz_from_circuit,
)
from qiskit_addon_aqc_tensor.objective import MaximizeStateFidelity
from qiskit_addon_aqc_tensor.simulation.quimb import QuimbSimulator
from qiskit_addon_aqc_tensor.simulation import tensornetwork_from_circuit
from qiskit_addon_aqc_tensor.simulation import compute_overlap

from qiskit_ibm_runtime import QiskitRuntimeService
from qiskit_ibm_runtime import EstimatorV2 as Estimator

from rustworkx.visualization import graphviz_draw

Partea I. Exemplu la scară mică​

Prima parte a acestui tutorial folosește un exemplu la scară mică cu 10 site-uri pentru a ilustra procesul de mapare a unei probleme de simulare cuantică pe un circuit cuantic executabil. Aici vom explora dinamica unui model XXZ cu 10 site-uri, ceea ce ne permite să construim și să optimizăm un circuit cuantic gestionabil înainte de a scala la sisteme mai mari.

Modelul XXZ este studiat pe scară largă în fizică pentru examinarea interacțiunilor de spin și a proprietăților magnetice. Configurăm Hamiltonianul cu condiții la limită deschise și interacțiuni dependente de site între site-urile vecine de-a lungul lanțului.

Hamiltonianul modelului și observabila​

Hamiltonianul pentru modelul nostru XXZ cu 10 site-uri este definit ca:

H^XXZ=∑i=1L−1Ji,(i+1)(XiX(i+1)+YiY(i+1)+2⋅ZiZ(i+1)) ,\hat{\mathcal{H}}_{XXZ} = \sum_{i=1}^{L-1} J_{i,(i+1)}\left(X_i X_{(i+1)}+Y_i Y_{(i+1)}+ 2\cdot Z_i Z_{(i+1)} \right) \, ,

unde Ji,(i+1)J_{i,(i+1)} este un coeficient aleatoriu corespunzător muchiei (i,i+1)(i, i+1), iar L=10L=10 este numărul de site-uri.

Prin simularea evoluției acestui sistem cu o adâncime redusă a circuitului, putem obține informații despre utilizarea AQC-Tensor pentru comprimarea și optimizarea circuitelor.

Configurarea Hamiltonianului și a observabilei​

Înainte de a mapa problema, trebuie să configurăm harta de cuplare, Hamiltonianul și observabila pentru modelul XXZ cu 10 site-uri.

# L is the number of sites, also the length of the 1D spin chain
L = 10

# Generate the coupling map
edge_list = [(i - 1, i) for i in range(1, L)]
# Generate an edge-coloring so we can make hw-efficient circuits
even_edges = edge_list[::2]
odd_edges = edge_list[1::2]
coupling_map = CouplingMap(edge_list)

# Generate random coefficients for our XXZ Hamiltonian
np.random.seed(0)
Js = np.random.rand(L - 1) + 0.5 * np.ones(L - 1)
hamiltonian = SparsePauliOp(Pauli("I" * L))
for i, edge in enumerate(even_edges + odd_edges):
    hamiltonian += SparsePauliOp.from_sparse_list(
        [
            ("XX", (edge), Js[i] / 2),
            ("YY", (edge), Js[i] / 2),
            ("ZZ", (edge), Js[i]),
        ],
        num_qubits=L,
    )

# Generate a ZZ observable between the two middle qubits
observable = SparsePauliOp.from_sparse_list(
    [("ZZ", (L // 2 - 1, L // 2), 1.0)], num_qubits=L
)

print("Hamiltonian:", hamiltonian)
print("Observable:", observable)
graphviz_draw(coupling_map.graph, method="circo")
Hamiltonian: SparsePauliOp(['IIIIIIIIII', 'IIIIIIIIXX', 'IIIIIIIIYY', 'IIIIIIIIZZ', 'IIIIIIXXII', 'IIIIIIYYII', 'IIIIIIZZII', 'IIIIXXIIII', 'IIIIYYIIII', 'IIIIZZIIII', 'IIXXIIIIII', 'IIYYIIIIII', 'IIZZIIIIII', 'XXIIIIIIII', 'YYIIIIIIII', 'ZZIIIIIIII', 'IIIIIIIXXI', 'IIIIIIIYYI', 'IIIIIIIZZI', 'IIIIIXXIII', 'IIIIIYYIII', 'IIIIIZZIII', 'IIIXXIIIII', 'IIIYYIIIII', 'IIIZZIIIII', 'IXXIIIIIII', 'IYYIIIIIII', 'IZZIIIIIII'],
              coeffs=[1.        +0.j, 0.52440675+0.j, 0.52440675+0.j, 1.0488135 +0.j,
 0.60759468+0.j, 0.60759468+0.j, 1.21518937+0.j, 0.55138169+0.j,
 0.55138169+0.j, 1.10276338+0.j, 0.52244159+0.j, 0.52244159+0.j,
 1.04488318+0.j, 0.4618274 +0.j, 0.4618274 +0.j, 0.9236548 +0.j,
 0.57294706+0.j, 0.57294706+0.j, 1.14589411+0.j, 0.46879361+0.j,
 0.46879361+0.j, 0.93758721+0.j, 0.6958865 +0.j, 0.6958865 +0.j,
 1.391773  +0.j, 0.73183138+0.j, 0.73183138+0.j, 1.46366276+0.j])
Observable: SparsePauliOp(['IIIIZZIIII'],
              coeffs=[1.+0.j])

Output of the previous code cell

Cu Hamiltonianul definit, putem proceda la construirea stării inițiale.

# Generate an initial state
initial_state = QuantumCircuit(L)
for i in range(L):
    if i % 2:
        initial_state.x(i)

Pasul 1: Maparea intrărilor clasice la o problemă cuantică​

Acum că am construit Hamiltonianul, definind interacțiunile spin-spin și câmpurile magnetice externe care caracterizează sistemul, urmăm trei pași principali în fluxul de lucru AQC-Tensor:

  1. Generarea circuitului AQC optimizat: Folosind Trotterizarea, aproximăm evoluția inițială, care este apoi comprimată pentru a reduce adâncimea circuitului.
  2. Crearea circuitului de evoluție în timp rămas: Capturăm evoluția pentru timpul rămas dincolo de segmentul inițial.
  3. Combinarea circuitelor: Îmbinăm circuitul AQC optimizat cu circuitul de evoluție rămas într-un circuit complet de evoluție în timp, gata pentru execuție.

Această abordare creează un ansatz de adâncime redusă pentru evoluția țintă, sprijinind simularea eficientă în limitele hardware-ului cuantic actual.

Determinarea porțiunii de evoluție în timp de simulat clasic​

Scopul nostru este să simulăm evoluția în timp a Hamiltonianului model definit anterior folosind evoluția Trotter. Pentru a face acest proces eficient pentru hardware-ul cuantic, împărțim evoluția în două segmente:

  • Segmentul inițial: Această porțiune inițială a evoluției, de la ti=0.0t_i = 0.0 la tf=0.2t_f = 0.2, este simulabilă cu MPS și poate fi eficient „compilată" folosind AQC-Tensor. Folosind addon-ul Qiskit AQC-Tensor, generăm un circuit comprimat pentru acest segment, denumit aqc_target_circuit. Deoarece acest segment va fi simulat pe un simulator de rețele tensoriale, ne putem permite să folosim un număr mai mare de straturi Trotter fără a impacta semnificativ resursele hardware. Setăm aqc_target_num_trotter_steps = 32 pentru acest segment.

  • Segmentul următor: Această porțiune rămasă a evoluției, de la t=0.2t = 0.2 la t=0.4t = 0.4, va fi executată pe hardware cuantic, denumit subsequent_circuit. Având în vedere limitările hardware-ului, urmărim să folosim cât mai puține straturi Trotter posibil pentru a menține o adâncime gestionabilă a circuitului. Pentru acest segment, folosim subsequent_num_trotter_steps = 3.

Alegerea timpului de separare​

Alegem t=0.2t = 0.2 ca timp de separare pentru a echilibra simulabilitatea clasică cu fezabilitatea hardware. La începutul evoluției, entanglementul în modelul XXZ rămâne suficient de scăzut pentru ca metodele clasice precum MPS să aproximeze cu precizie.

Când alegi un timp de separare, o regulă utilă este să selectezi un punct în care entanglementul este încă gestionabil clasic, dar captează suficient din evoluție pentru a simplifica porțiunea executată pe hardware. Este posibil să fie necesare încercări repetate pentru a găsi cel mai bun echilibru pentru diferiți Hamiltonieni.

# Generate the AQC target circuit (initial segment)
aqc_evolution_time = 0.2
aqc_target_num_trotter_steps = 32

aqc_target_circuit = initial_state.copy()
aqc_target_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=aqc_target_num_trotter_steps),
        time=aqc_evolution_time,
    ),
    inplace=True,
)
# Generate the subsequent circuit
subsequent_num_trotter_steps = 3
subsequent_evolution_time = 0.2

subsequent_circuit = generate_time_evolution_circuit(
    hamiltonian,
    synthesis=SuzukiTrotter(reps=subsequent_num_trotter_steps),
    time=subsequent_evolution_time,
)
subsequent_circuit.draw("mpl", fold=-1)

Output of the previous code cell

Pentru a permite o comparație semnificativă, vom genera două circuite suplimentare:

  • Circuitul de comparație AQC: Acest circuit evoluează până la aqc_evolution_time, dar folosește aceeași durată a pasului Trotter ca subsequent_circuit. Servește ca o comparație cu aqc_target_circuit, arătând evoluția pe care am observa-o fără utilizarea unui număr crescut de pași Trotter. Ne vom referi la acest circuit ca aqc_comparison_circuit.

  • Circuitul de referință: Acest circuit este folosit ca linie de bază pentru a obține rezultatul exact. Simulează evoluția completă folosind rețele tensoriale pentru a calcula rezultatul exact, oferind o referință pentru evaluarea eficacității AQC-Tensor. Ne vom referi la acest circuit ca reference_circuit.

# Generate the AQC comparison circuit
aqc_comparison_num_trotter_steps = int(
    subsequent_num_trotter_steps
    / subsequent_evolution_time
    * aqc_evolution_time
)
print(
    "Number of Trotter steps for comparison:",
    aqc_comparison_num_trotter_steps,
)

aqc_comparison_circuit = generate_time_evolution_circuit(
    hamiltonian,
    synthesis=SuzukiTrotter(reps=aqc_comparison_num_trotter_steps),
    time=aqc_evolution_time,
)
Number of Trotter steps for comparison: 3
# Generate the reference circuit
evolution_time = 0.4
reps = 200

reference_circuit = initial_state.copy()
reference_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=reps),
        time=evolution_time,
    ),
    inplace=True,
)

Generarea unui ansatz și a parametrilor inițiali dintr-un circuit Trotter cu mai puțini pași​

Acum că am construit cele patru circuite, să continuăm cu fluxul de lucru AQC-Tensor. Mai întâi, construim un circuit „bun" care are același timp de evoluție ca circuitul țintă, dar cu mai puțini pași Trotter (și astfel mai puține straturi).

Apoi trecem acest circuit „bun" funcției generate_ansatz_from_circuit a AQC-Tensor. Această funcție analizează conectivitatea cu doi qubiți a circuitului și returnează două lucruri:

  1. Un circuit ansatz general, parametrizat, cu aceeași conectivitate cu doi qubiți ca circuitul de intrare.
  2. Parametrii care, introduși în ansatz, produc circuitul de intrare (bun).

În curând vom lua acești parametri și îi vom ajusta iterativ pentru a aduce circuitul ansatz cât mai aproape posibil de MPS-ul țintă.

aqc_ansatz_num_trotter_steps = 1

aqc_good_circuit = initial_state.copy()
aqc_good_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=aqc_ansatz_num_trotter_steps),
        time=aqc_evolution_time,
    ),
    inplace=True,
)

aqc_ansatz, aqc_initial_parameters = generate_ansatz_from_circuit(
    aqc_good_circuit
)
aqc_ansatz.draw("mpl", fold=-1)

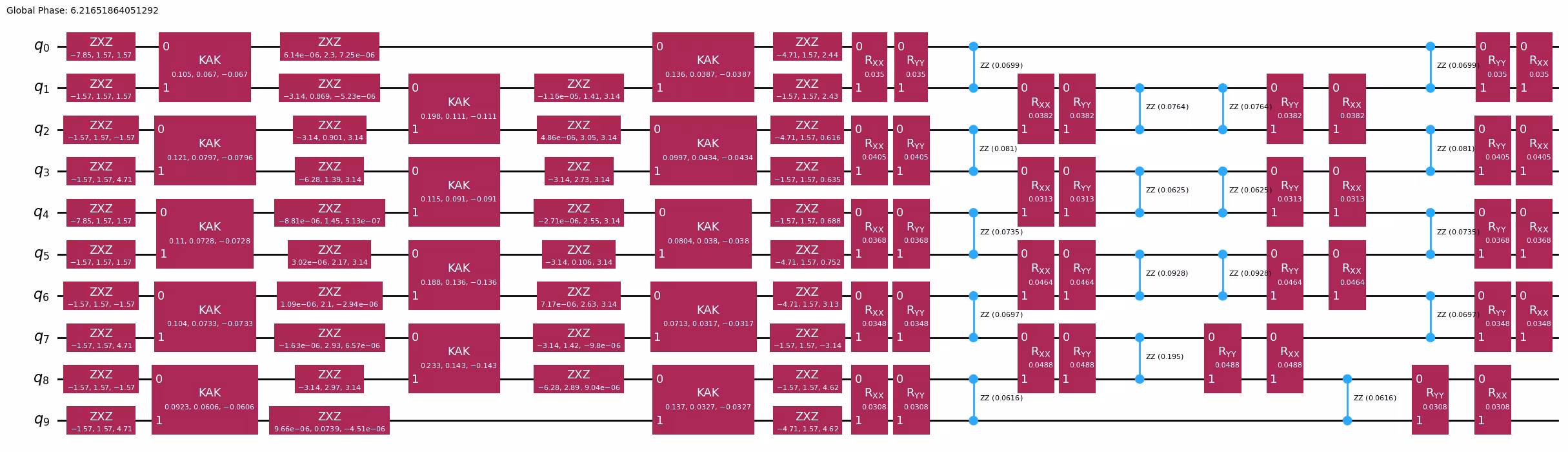

Output of the previous code cell

print(f"AQC Comparison circuit: depth {aqc_comparison_circuit.depth()}")
print(f"Target circuit:         depth {aqc_target_circuit.depth()}")
print(
    f"Ansatz circuit:         depth {aqc_ansatz.depth()}, with {len(aqc_initial_parameters)} parameters"
)
AQC Comparison circuit: depth 36
Target circuit:         depth 385
Ansatz circuit:         depth 7, with 156 parameters

Alegerea setărilor pentru simularea rețelei tensoriale​

Aici folosim simulatorul de circuit cu stare produs de matrice al lui Quimb, împreună cu jax pentru a furniza gradientul.

simulator_settings = QuimbSimulator(
    quimb.tensor.CircuitMPS, autodiff_backend="jax"
)

În continuare, construim o reprezentare MPS a stării țintă care va fi aproximată folosind AQC-Tensor. Această reprezentare permite gestionarea eficientă a entanglementului, oferind o descriere compactă a stării cuantice pentru optimizări ulterioare.

aqc_target_mps = tensornetwork_from_circuit(
    aqc_target_circuit, simulator_settings
)
print("Target MPS maximum bond dimension:", aqc_target_mps.psi.max_bond())

# Obtains the reference MPS, where we can obtain the exact expectation value by examining the `local_expectation``
reference_mps = tensornetwork_from_circuit(
    reference_circuit, simulator_settings
)
reference_expval = reference_mps.local_expectation(
    quimb.pauli("Z") & quimb.pauli("Z"), (L // 2 - 1, L // 2)
).real.item()
print("Reference MPS maximum bond dimension:", reference_mps.psi.max_bond())
Target MPS maximum bond dimension: 5
Reference MPS maximum bond dimension: 7

Remarcă că, prin alegerea unui număr mai mare de pași Trotter pentru starea țintă, am redus efectiv eroarea Trotter a acesteia față de circuitul inițial. Putem evalua fidelitatea (∣⟨ψ1∣ψ2⟩∣2|\langle \psi_1 | \psi_2 \rangle|^2) dintre starea pregătită de circuitul inițial și starea țintă pentru a cuantifica această diferență.

good_mps = tensornetwork_from_circuit(aqc_good_circuit, simulator_settings)
starting_fidelity = abs(compute_overlap(good_mps, aqc_target_mps)) ** 2
print("Starting fidelity:", starting_fidelity)
Starting fidelity: 0.9982464959067222

Optimizarea parametrilor ansatz-ului folosind calcule MPS​

În acest pas, optimizăm parametrii ansatz-ului prin minimizarea unei funcții de cost simple, MaximizeStateFidelity, folosind optimizatorul L-BFGS din SciPy. Selectăm un criteriu de oprire pentru fidelitate care asigură că depășește fidelitatea circuitului inițial fără AQC-Tensor. Odată ce se atinge acest prag, circuitul comprimat va prezenta atât o eroare Trotter mai mică, cât și o adâncime redusă față de circuitul original. Folosind timp CPU suplimentar, optimizarea poate continua pentru a crește în continuare fidelitatea.

# Setting values for the optimization
aqc_stopping_fidelity = 1
aqc_max_iterations = 500

stopping_point = 1.0 - aqc_stopping_fidelity
objective = MaximizeStateFidelity(
    aqc_target_mps, aqc_ansatz, simulator_settings
)

def callback(intermediate_result: OptimizeResult):
    fidelity = 1 - intermediate_result.fun
    print(
        f"{datetime.datetime.now()} Intermediate result: Fidelity {fidelity:.8f}"
    )
    if intermediate_result.fun < stopping_point:
        # Good enough for now
        raise StopIteration

result = minimize(
    objective,
    aqc_initial_parameters,
    method="L-BFGS-B",
    jac=True,
    options={"maxiter": aqc_max_iterations},
    callback=callback,
)
if (
    result.status
    not in (
        0,
        1,
        99,
    )
):  # 0 => success; 1 => max iterations reached; 99 => early termination via StopIteration
    raise RuntimeError(
        f"Optimization failed: {result.message} (status={result.status})"
    )

print(f"Done after {result.nit} iterations.")
aqc_final_parameters = result.x
2025-04-14 11:46:52.174235 Intermediate result: Fidelity 0.99795851
2025-04-14 11:46:52.218249 Intermediate result: Fidelity 0.99822826
2025-04-14 11:46:52.280924 Intermediate result: Fidelity 0.99829675
2025-04-14 11:46:52.356214 Intermediate result: Fidelity 0.99832474
2025-04-14 11:46:52.411609 Intermediate result: Fidelity 0.99836131
2025-04-14 11:46:52.453747 Intermediate result: Fidelity 0.99839954
2025-04-14 11:46:52.496184 Intermediate result: Fidelity 0.99846517
2025-04-14 11:46:52.542046 Intermediate result: Fidelity 0.99865029
2025-04-14 11:46:52.583679 Intermediate result: Fidelity 0.99872332
2025-04-14 11:46:52.628732 Intermediate result: Fidelity 0.99892359
2025-04-14 11:46:52.690386 Intermediate result: Fidelity 0.99900640
2025-04-14 11:46:52.759398 Intermediate result: Fidelity 0.99907169
2025-04-14 11:46:52.819496 Intermediate result: Fidelity 0.99911423
2025-04-14 11:46:52.884505 Intermediate result: Fidelity 0.99918716
2025-04-14 11:46:52.947919 Intermediate result: Fidelity 0.99921278
2025-04-14 11:46:53.012808 Intermediate result: Fidelity 0.99924853
2025-04-14 11:46:53.083626 Intermediate result: Fidelity 0.99928797
2025-04-14 11:46:53.153235 Intermediate result: Fidelity 0.99933028
2025-04-14 11:46:53.221371 Intermediate result: Fidelity 0.99935757
2025-04-14 11:46:53.286211 Intermediate result: Fidelity 0.99938140
2025-04-14 11:46:53.352391 Intermediate result: Fidelity 0.99940964
2025-04-14 11:46:53.420472 Intermediate result: Fidelity 0.99944051
2025-04-14 11:46:53.486279 Intermediate result: Fidelity 0.99946828
2025-04-14 11:46:53.552338 Intermediate result: Fidelity 0.99948723
2025-04-14 11:46:53.618688 Intermediate result: Fidelity 0.99951011
2025-04-14 11:46:53.690878 Intermediate result: Fidelity 0.99954718
2025-04-14 11:46:53.762725 Intermediate result: Fidelity 0.99956267
2025-04-14 11:46:53.829784 Intermediate result: Fidelity 0.99958949
2025-04-14 11:46:53.897477 Intermediate result: Fidelity 0.99960498
2025-04-14 11:46:53.954633 Intermediate result: Fidelity 0.99961308
2025-04-14 11:46:54.010125 Intermediate result: Fidelity 0.99962894
2025-04-14 11:46:54.064717 Intermediate result: Fidelity 0.99964121
2025-04-14 11:46:54.118892 Intermediate result: Fidelity 0.99964348
2025-04-14 11:46:54.183236 Intermediate result: Fidelity 0.99964860
2025-04-14 11:46:54.245521 Intermediate result: Fidelity 0.99965695
2025-04-14 11:46:54.305792 Intermediate result: Fidelity 0.99966398
2025-04-14 11:46:54.355819 Intermediate result: Fidelity 0.99967816
2025-04-14 11:46:54.409580 Intermediate result: Fidelity 0.99968293
2025-04-14 11:46:54.457979 Intermediate result: Fidelity 0.99968936
2025-04-14 11:46:54.505891 Intermediate result: Fidelity 0.99969223
2025-04-14 11:46:54.551084 Intermediate result: Fidelity 0.99970009
2025-04-14 11:46:54.601817 Intermediate result: Fidelity 0.99970724
2025-04-14 11:46:54.650097 Intermediate result: Fidelity 0.99970987
2025-04-14 11:46:54.714727 Intermediate result: Fidelity 0.99971237
2025-04-14 11:46:54.780052 Intermediate result: Fidelity 0.99971916
2025-04-14 11:46:54.871994 Intermediate result: Fidelity 0.99971940
2025-04-14 11:46:54.958244 Intermediate result: Fidelity 0.99972465
2025-04-14 11:46:55.011057 Intermediate result: Fidelity 0.99972763
2025-04-14 11:46:55.175339 Intermediate result: Fidelity 0.99972894
2025-04-14 11:46:56.688912 Intermediate result: Fidelity 0.99972894
Done after 50 iterations.
parameters = [float(param) for param in aqc_final_parameters]
print("Final parameters:", parameters)
Final parameters: [-7.853983035039254, 1.5707966468427772, 1.5707962768868613, -1.570798010835122, 1.570794480409574, 1.5707972214146968, -1.570796593027083, 1.5707968206822998, -1.5707959018046258, -1.5707991700969144, 1.5707965852600927, 4.712386891737442, -7.853980840717957, 1.5707967508132654, 1.5707943162503217, -1.5707955382023582, 1.5707958007156742, 1.570796096113293, -1.5707928509846847, 1.5707971042943747, -1.570797909276557, -1.5707941020637393, 1.5707980179540793, 4.712389823219363, -1.5707928752386107, 1.5707996426312891, -1.5707975640471001, -1.570794132802984, 1.5707944361599957, 4.712390747060803, 0.1048818190315936, 0.06686710468840577, -0.0668645844756557, -3.1415923537135466, 1.2374931269696063, 6.323169390432535e-07, 3.53229204771738e-08, 2.1091105688681484, 6.283186439944202, 0.12152258846156239, 0.07961752617254866, -0.07961775088604585, -1.6564278051174865e-06, 2.0771163596472384, 3.141592651630471, -6.283185775192653, 1.7691609006726954, 3.1415922910116216, 0.19837572065074083, 0.11114901449078964, -0.11115124544944892, -3.141591983034976, 0.8570788408766729, 4.201601390404146e-07, -3.141593736550978, 0.34652010942396333, 6.283186232785291, 0.13606356527241956, 0.03891676349289617, -0.03891524189533726, -1.5707965732853424, 1.5707968967088564, -0.3086133992238162, 1.5707957152428194, 1.5707968398959653, -0.32062737993080026, 0.11027416939993417, 0.0726167290795046, -0.07262020423334464, -2.3729431959735024e-06, 1.8204437429254703, 9.299060301196612e-07, -3.141592899563451, 2.103269568939461, 3.1415937539734626, 0.11536891854817125, 0.09099022308254198, -0.09098864958606581, -3.1415913307373127, 2.078429034357281, -1.509777998069368e-06, -3.1415922600663255, 1.5189162645358172, -3.1415878461323583, 0.09999070991480716, 0.04352011445148391, -0.04351849541849812, -1.570797642506462, 1.570795238023824, 0.8903442644396505, 1.5707962698006606, 1.5707946765132268, 0.9098791754570567, 0.10448284343424026, 0.07317037684936827, -0.07316718173961152, -3.141592682240966, 2.1665363080039612, -7.450882112394189e-07, -5.771181304929921e-07, 2.615334999517103, -3.1415914971653898, 0.1890887078648001, 0.13578163074571992, -0.13578078143610256, 7.156734195912883e-07, 1.7915385305413096, -5.188866034727312e-07, 1.2827742939197711e-06, 1.2348316581417487, 6.28318357406372, 0.08061187643781703, 0.03820789039271876, -0.03820731868804904, 1.5707964027727628, 1.570798734462218, 4.387336153720882, -1.570795722044763, 1.570798457375325, 4.450361734163248, 0.092360147257953, 0.06047700345049011, -0.06048592856713045, -3.141591214829027, 2.6593289993286047, -2.366937342261038e-07, 8.112162974032695e-08, 1.8907014631413432, 8.355881261853104e-07, 0.23303641819370874, 0.14331998953606456, -0.1433194488304741, -3.141591621822901, 0.7455776479558791, 3.1415914520163586, -3.1415933560496105, 0.7603938554148255, -1.6230983177616282e-06, 0.07186349688535713, 0.03197144517771341, -0.031971177878588546, -4.712389048748508, 1.5707948403165752, 1.2773619319829186, -1.5707990802172127, 1.5707957676951863, 1.289083769394045, 0.13644999397718796, 0.032761460443590046, -0.032762060585195645, -1.5707977610073176, 1.5707964181578042, -3.4826435600366983, -4.712389691708343, 1.570794277502252, 2.799088046133275]

În acest moment, este necesar doar să găsim parametrii finali ai circuitului ansatz. Putem apoi să îmbinăm circuitul AQC optimizat cu circuitul de evoluție rămas pentru a crea un circuit complet de evoluție în timp pentru execuție pe hardware cuantic.

aqc_final_circuit = aqc_ansatz.assign_parameters(aqc_final_parameters)
aqc_final_circuit.compose(subsequent_circuit, inplace=True)
aqc_final_circuit.draw("mpl", fold=-1)

Output of the previous code cell

De asemenea, trebuie să îmbinăm aqc_comparison_circuit cu circuitul de evoluție rămas. Acest circuit va fi folosit pentru a compara performanța circuitului optimizat cu AQC-Tensor față de circuitul original.

aqc_comparison_circuit.compose(subsequent_circuit, inplace=True)
aqc_comparison_circuit.draw("mpl", fold=-1)

Output of the previous code cell

Pasul 2: Optimizarea problemei pentru execuția pe hardware cuantic​

Selectează hardware-ul. Aici vom folosi oricare dintre dispozitivele IBM Quantum® disponibile care au cel puțin 127 de qubiți.

service = QiskitRuntimeService()
backend = service.least_busy(min_num_qubits=127)
print(backend)

Transpilăm PUB-urile (circuit și observabile) pentru a corespunde arhitecturii ISA (Instruction Set Architecture) a backend-ului. Prin setarea optimization_level=3, transpilerul optimizează circuitul pentru a se potrivi unui lanț unidimensional de qubiți, reducând zgomotul care afectează fidelitatea circuitului. Odată ce circuitele sunt transformate într-un format compatibil cu backend-ul, aplicăm o transformare corespunzătoare observabilelor pentru a ne asigura că acestea se aliniază cu configurația modificată a qubiților.

pass_manager = generate_preset_pass_manager(
    backend=backend, optimization_level=3
)
isa_circuit = pass_manager.run(aqc_final_circuit)
isa_observable = observable.apply_layout(isa_circuit.layout)
print("Observable info:", isa_observable)
print("Circuit depth:", isa_circuit.depth())
isa_circuit.draw("mpl", fold=-1, idle_wires=False)
Observable info: SparsePauliOp(['IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZZ'],
              coeffs=[1.+0.j])
Circuit depth: 111

Rezultatul celulei de cod anterioare

Efectuează transpilarea pentru circuitul de comparație.

isa_comparison_circuit = pass_manager.run(aqc_comparison_circuit)
isa_comparison_observable = observable.apply_layout(
    isa_comparison_circuit.layout
)
print("Observable info:", isa_comparison_observable)
print("Circuit depth:", isa_comparison_circuit.depth())
isa_comparison_circuit.draw("mpl", fold=-1, idle_wires=False)
Observable info: SparsePauliOp(['IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZZ'],
              coeffs=[1.+0.j])
Circuit depth: 158

Rezultatul celulei de cod anterioare

Pasul 3: Execuție folosind primitivele Qiskit​

În acest pas, executăm circuitul transpilat pe hardware cuantic (sau un backend simulat). Folosind clasa EstimatorV2 din qiskit_ibm_runtime, configurăm un estimator pentru a rula circuitul și a măsura observabilul specificat. Rezultatul job-ului furnizează rezultatul așteptat pentru observabil, oferindu-ne informații despre performanța circuitului pe hardware-ul țintă.

estimator = Estimator(backend)
job = estimator.run([(isa_circuit, isa_observable)])
print("Job ID:", job.job_id())
job.result()
Job ID: czyhqdxd8drg008hx0yg
PrimitiveResult([PubResult(data=DataBin(evs=np.ndarray(<shape=(), dtype=float64>), stds=np.ndarray(<shape=(), dtype=float64>), ensemble_standard_error=np.ndarray(<shape=(), dtype=float64>)), metadata={'shots': 4096, 'target_precision': 0.015625, 'circuit_metadata': {}, 'resilience': {}, 'num_randomizations': 32})], metadata={'dynamical_decoupling': {'enable': False, 'sequence_type': 'XX', 'extra_slack_distribution': 'middle', 'scheduling_method': 'alap'}, 'twirling': {'enable_gates': False, 'enable_measure': True, 'num_randomizations': 'auto', 'shots_per_randomization': 'auto', 'interleave_randomizations': True, 'strategy': 'active-accum'}, 'resilience': {'measure_mitigation': True, 'zne_mitigation': False, 'pec_mitigation': False}, 'version': 2})

Efectuează execuția pentru circuitul de comparație.

job_comparison = estimator.run([(isa_comparison_circuit, isa_observable)])
print("Job Comparison ID:", job.job_id())
job_comparison.result()
Job Comparison ID: czyhqdxd8drg008hx0yg
PrimitiveResult([PubResult(data=DataBin(evs=np.ndarray(<shape=(), dtype=float64>), stds=np.ndarray(<shape=(), dtype=float64>), ensemble_standard_error=np.ndarray(<shape=(), dtype=float64>)), metadata={'shots': 4096, 'target_precision': 0.015625, 'circuit_metadata': {}, 'resilience': {}, 'num_randomizations': 32})], metadata={'dynamical_decoupling': {'enable': False, 'sequence_type': 'XX', 'extra_slack_distribution': 'middle', 'scheduling_method': 'alap'}, 'twirling': {'enable_gates': False, 'enable_measure': True, 'num_randomizations': 'auto', 'shots_per_randomization': 'auto', 'interleave_randomizations': True, 'strategy': 'active-accum'}, 'resilience': {'measure_mitigation': True, 'zne_mitigation': False, 'pec_mitigation': False}, 'version': 2})

Pasul 4: Post-procesare și returnarea rezultatului în formatul clasic dorit​

În acest caz, reconstrucția nu este necesară. Putem examina direct rezultatul accesând valoarea de așteptare din rezultatul execuției.

# AQC results
hw_results = job.result()
hw_results_dicts = [pub_result.data.__dict__ for pub_result in hw_results]
hw_expvals = [
    pub_result_data["evs"].tolist() for pub_result_data in hw_results_dicts
]
aqc_expval = hw_expvals[0]

# AQC comparison results
hw_comparison_results = job_comparison.result()
hw_comparison_results_dicts = [
    pub_result.data.__dict__ for pub_result in hw_comparison_results
]
hw_comparison_expvals = [
    pub_result_data["evs"].tolist()
    for pub_result_data in hw_comparison_results_dicts
]
aqc_compare_expval = hw_comparison_expvals[0]

print(f"Exact:         \t{reference_expval:.4f}")
print(
    f"AQC:           \t{aqc_expval:.4f}, |∆| = {np.abs(reference_expval- aqc_expval):.4f}"
)
print(
    f"AQC Comparison:\t{aqc_compare_expval:.4f}, |∆| = {np.abs(reference_expval- aqc_compare_expval):.4f}"
)
Exact:         	-0.5252
AQC:           	-0.4903, |∆| = 0.0349
AQC Comparison:	0.5424, |∆| = 1.0676

Grafic de bare pentru a compara rezultatele circuitelor AQC, de comparație și exacte.

plt.style.use("seaborn-v0_8")

labels = ["AQC Result", "AQC Comparison Result"]
values = [abs(aqc_expval), abs(aqc_compare_expval)]

plt.figure(figsize=(10, 6))
bars = plt.bar(labels, values, color=["tab:blue", "tab:purple"])
plt.axhline(
    y=abs(reference_expval), color="red", linestyle="--", label="Exact Result"
)
plt.xlabel("Results")
plt.ylabel("Absolute Expected Value")
plt.title("AQC Result vs AQC Comparison Result (Absolute Values)")
plt.legend()
for bar in bars:
    y_val = bar.get_height()
    plt.text(
        bar.get_x() + bar.get_width() / 2.0,
        y_val,
        round(y_val, 2),
        va="bottom",
    )
plt.show()

Rezultatul celulei de cod anterioare

Partea a II-a: scalează în sus​

A doua parte a acestui tutorial extinde exemplul anterior prin scalarea la un sistem mai mare, cu 50 de situri, ilustrând cum se mapează probleme de simulare cuantică mai complexe pe circuite cuantice executabile. Aici explorăm dinamica unui model XXZ cu 50 de situri, ceea ce ne permite să construim și să optimizăm un Circuit cuantic substanțial, care reflectă dimensiuni de sistem mai realiste.

Hamiltonianul pentru modelul nostru XXZ cu 50 de situri este definit astfel:

H^XXZ=∑i=1L−1Ji,(i+1)(XiX(i+1)+YiY(i+1)+2⋅ZiZ(i+1)) ,\hat{\mathcal{H}}_{XXZ} = \sum_{i=1}^{L-1} J_{i,(i+1)}\left(X_i X_{(i+1)}+Y_i Y_{(i+1)}+ 2\cdot Z_i Z_{(i+1)} \right) \, ,

unde Ji,(i+1)J_{i,(i+1)} este un coeficient aleatoriu corespunzător muchiei (i,i+1)(i, i+1), iar L=50L=50 este numărul de situri. Definește harta de cuplare și muchiile pentru Hamiltonian.

L = 50  # L = length of our 1D spin chain

# Generate the edge list for this spin-chain
edge_list = [(i - 1, i) for i in range(1, L)]
# Generate an edge-coloring so we can make hw-efficient circuits
even_edges = edge_list[::2]
odd_edges = edge_list[1::2]

# Instantiate a CouplingMap object
coupling_map = CouplingMap(edge_list)

# Generate random coefficients for our XXZ Hamiltonian
np.random.seed(0)
Js = np.random.rand(L - 1) + 0.5 * np.ones(L - 1)

hamiltonian = SparsePauliOp(Pauli("I" * L))
for i, edge in enumerate(even_edges + odd_edges):
    hamiltonian += SparsePauliOp.from_sparse_list(
        [
            ("XX", (edge), Js[i] / 2),
            ("YY", (edge), Js[i] / 2),
            ("ZZ", (edge), Js[i]),
        ],
        num_qubits=L,
    )

observable = SparsePauliOp.from_sparse_list(
    [("ZZ", (L // 2 - 1, L // 2), 1.0)], num_qubits=L
)

# Generate an initial state
L = hamiltonian.num_qubits
initial_state = QuantumCircuit(L)
for i in range(L):
    if i % 2:
        initial_state.x(i)

Pasul 1: Maparea intrărilor clasice la o problemă cuantică​

Pentru această problemă mai mare, începem prin construirea Hamiltonianului pentru modelul XXZ cu 50 de situri, definind interacțiunile spin-spin și câmpurile magnetice externe pe toate siturile. Ulterior, urmăm trei pași principali:

  1. Generarea circuitului AQC optimizat: Folosim Trotterizarea pentru a aproxima evoluția inițială, apoi comprimăm acest segment pentru a reduce adâncimea circuitului.
  2. Crearea circuitului de evoluție temporală rămasă: Capturăm evoluția temporală rămasă dincolo de segmentul inițial.
  3. Combinarea circuitelor: Îmbinăm circuitul AQC optimizat cu circuitul de evoluție rămasă pentru a crea un Circuit complet de evoluție temporală, gata de execuție.

Generează circuitul țintă AQC (segmentul inițial).

aqc_evolution_time = 0.2
aqc_target_num_trotter_steps = 32

aqc_target_circuit = initial_state.copy()
aqc_target_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=aqc_target_num_trotter_steps),
        time=aqc_evolution_time,
    ),
    inplace=True,
)

Generează circuitul ulterior (segmentul rămas).

subsequent_num_trotter_steps = 3
subsequent_evolution_time = 0.2

subsequent_circuit = generate_time_evolution_circuit(
    hamiltonian,
    synthesis=SuzukiTrotter(reps=subsequent_num_trotter_steps),
    time=subsequent_evolution_time,
)

Generează circuitul de comparație AQC (segmentul inițial, dar cu același număr de pași Trotter ca și circuitul ulterior).

# Generate the AQC comparison circuit
aqc_comparison_num_trotter_steps = int(
    subsequent_num_trotter_steps
    / subsequent_evolution_time
    * aqc_evolution_time
)
print(
    "Number of Trotter steps for comparison:",
    aqc_comparison_num_trotter_steps,
)

aqc_comparison_circuit = generate_time_evolution_circuit(
    hamiltonian,
    synthesis=SuzukiTrotter(reps=aqc_comparison_num_trotter_steps),
    time=aqc_evolution_time,
)
Number of Trotter steps for comparison: 3

Generează circuitul de referință.

evolution_time = 0.4
reps = 200

reference_circuit = initial_state.copy()
reference_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=reps),
        time=evolution_time,
    ),
    inplace=True,
)

Generează un ansatz și parametrii inițiali dintr-un Circuit Trotter cu mai puțini pași.

aqc_ansatz_num_trotter_steps = 1

aqc_good_circuit = initial_state.copy()
aqc_good_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=aqc_ansatz_num_trotter_steps),
        time=aqc_evolution_time,
    ),
    inplace=True,
)

aqc_ansatz, aqc_initial_parameters = generate_ansatz_from_circuit(
    aqc_good_circuit
)
print(f"AQC Comparison circuit: depth {aqc_comparison_circuit.depth()}")
print(f"Target circuit:         depth {aqc_target_circuit.depth()}")
print(
    f"Ansatz circuit:         depth {aqc_ansatz.depth()}, with {len(aqc_initial_parameters)} parameters"
)
AQC Comparison circuit: depth 36
Target circuit:         depth 385
Ansatz circuit:         depth 7, with 816 parameters

Configurează setările pentru simularea rețelei tensoriale, apoi construiește o reprezentare de tip matrix product state a stării țintă pentru optimizare. Evaluează fidelitatea dintre circuitul inițial și starea țintă pentru a cuantifica diferența de eroare Trotter.

simulator_settings = QuimbSimulator(
    quimb.tensor.CircuitMPS, autodiff_backend="jax"
)

# Build the matrix-product representation of the state to be approximated by AQC
aqc_target_mps = tensornetwork_from_circuit(
    aqc_target_circuit, simulator_settings
)
print("Target MPS maximum bond dimension:", aqc_target_mps.psi.max_bond())

# Obtains the reference MPS, where we can obtain the exact expectation value by examining the `local_expectation``
reference_mps = tensornetwork_from_circuit(
    reference_circuit, simulator_settings
)
reference_expval = reference_mps.local_expectation(
    quimb.pauli("Z") & quimb.pauli("Z"), (L // 2 - 1, L // 2)
).real.item()

# Compute the starting fidelity
good_mps = tensornetwork_from_circuit(aqc_good_circuit, simulator_settings)
starting_fidelity = abs(compute_overlap(good_mps, aqc_target_mps)) ** 2
print("Starting fidelity:", starting_fidelity)
Target MPS maximum bond dimension: 5
Starting fidelity: 0.9926466919924161

Pentru a optimiza parametrii ansatz, minimizăm funcția de cost MaximizeStateFidelity folosind optimizatorul L-BFGS din SciPy, cu un criteriu de oprire setat să depășească fidelitatea circuitului inițial fără AQC-Tensor. Aceasta garantează că circuitul comprimat are atât o eroare Trotter mai mică, cât și o adâncime redusă.

# Setting values for the optimization
aqc_stopping_fidelity = 1
aqc_max_iterations = 500

stopping_point = 1.0 - aqc_stopping_fidelity
objective = MaximizeStateFidelity(
    aqc_target_mps, aqc_ansatz, simulator_settings
)

def callback(intermediate_result: OptimizeResult):
    fidelity = 1 - intermediate_result.fun
    print(
        f"{datetime.datetime.now()} Intermediate result: Fidelity {fidelity:.8f}"
    )
    if intermediate_result.fun < stopping_point:
        # Good enough for now
        raise StopIteration

result = minimize(
    objective,
    aqc_initial_parameters,
    method="L-BFGS-B",
    jac=True,
    options={"maxiter": aqc_max_iterations},
    callback=callback,
)
if (
    result.status
    not in (
        0,
        1,
        99,
    )
):  # 0 => success; 1 => max iterations reached; 99 => early termination via StopIteration
    raise RuntimeError(
        f"Optimization failed: {result.message} (status={result.status})"
    )

print(f"Done after {result.nit} iterations.")
aqc_final_parameters = result.x
2025-04-14 11:48:28.705807 Intermediate result: Fidelity 0.99795851
2025-04-14 11:48:28.743265 Intermediate result: Fidelity 0.99822826
2025-04-14 11:48:28.776629 Intermediate result: Fidelity 0.99829675
2025-04-14 11:48:28.816153 Intermediate result: Fidelity 0.99832474
2025-04-14 11:48:28.856437 Intermediate result: Fidelity 0.99836131
2025-04-14 11:48:28.896432 Intermediate result: Fidelity 0.99839954
2025-04-14 11:48:28.936670 Intermediate result: Fidelity 0.99846517
2025-04-14 11:48:28.982069 Intermediate result: Fidelity 0.99865029
2025-04-14 11:48:29.026130 Intermediate result: Fidelity 0.99872332
2025-04-14 11:48:29.067426 Intermediate result: Fidelity 0.99892359
2025-04-14 11:48:29.110742 Intermediate result: Fidelity 0.99900640
2025-04-14 11:48:29.161362 Intermediate result: Fidelity 0.99907169
2025-04-14 11:48:29.207933 Intermediate result: Fidelity 0.99911423
2025-04-14 11:48:29.266772 Intermediate result: Fidelity 0.99918716
2025-04-14 11:48:29.331727 Intermediate result: Fidelity 0.99921278
2025-04-14 11:48:29.401694 Intermediate result: Fidelity 0.99924853
2025-04-14 11:48:29.467980 Intermediate result: Fidelity 0.99928797
2025-04-14 11:48:29.533281 Intermediate result: Fidelity 0.99933028
2025-04-14 11:48:29.600833 Intermediate result: Fidelity 0.99935757
2025-04-14 11:48:29.670816 Intermediate result: Fidelity 0.99938140
2025-04-14 11:48:29.736928 Intermediate result: Fidelity 0.99940964
2025-04-14 11:48:29.802931 Intermediate result: Fidelity 0.99944051
2025-04-14 11:48:29.869177 Intermediate result: Fidelity 0.99946828
2025-04-14 11:48:29.940156 Intermediate result: Fidelity 0.99948723
2025-04-14 11:48:30.005751 Intermediate result: Fidelity 0.99951011
2025-04-14 11:48:30.070853 Intermediate result: Fidelity 0.99954718
2025-04-14 11:48:30.139171 Intermediate result: Fidelity 0.99956267
2025-04-14 11:48:30.210506 Intermediate result: Fidelity 0.99958949
2025-04-14 11:48:30.279647 Intermediate result: Fidelity 0.99960498
2025-04-14 11:48:30.348016 Intermediate result: Fidelity 0.99961308
2025-04-14 11:48:30.414311 Intermediate result: Fidelity 0.99962894
2025-04-14 11:48:30.488910 Intermediate result: Fidelity 0.99964121
2025-04-14 11:48:30.561298 Intermediate result: Fidelity 0.99964348
2025-04-14 11:48:30.632214 Intermediate result: Fidelity 0.99964860
2025-04-14 11:48:30.705703 Intermediate result: Fidelity 0.99965695
2025-04-14 11:48:30.775679 Intermediate result: Fidelity 0.99966398
2025-04-14 11:48:30.842629 Intermediate result: Fidelity 0.99967816
2025-04-14 11:48:30.912357 Intermediate result: Fidelity 0.99968293
2025-04-14 11:48:30.979420 Intermediate result: Fidelity 0.99968936
2025-04-14 11:48:31.049196 Intermediate result: Fidelity 0.99969223
2025-04-14 11:48:31.125391 Intermediate result: Fidelity 0.99970009
2025-04-14 11:48:31.201256 Intermediate result: Fidelity 0.99970724
2025-04-14 11:48:31.272424 Intermediate result: Fidelity 0.99970987
2025-04-14 11:48:31.338907 Intermediate result: Fidelity 0.99971237
2025-04-14 11:48:31.404800 Intermediate result: Fidelity 0.99971916
2025-04-14 11:48:31.475226 Intermediate result: Fidelity 0.99971940
2025-04-14 11:48:31.547746 Intermediate result: Fidelity 0.99972465
2025-04-14 11:48:31.622827 Intermediate result: Fidelity 0.99972763
2025-04-14 11:48:31.819516 Intermediate result: Fidelity 0.99972894
2025-04-14 11:48:33.444538 Intermediate result: Fidelity 0.99972894
Done after 50 iterations.
parameters = [float(param) for param in aqc_final_parameters]

Construiește circuitul final pentru transpilare prin asamblarea ansatz-ului optimizat cu circuitul de evoluție temporală rămas.

aqc_final_circuit = aqc_ansatz.assign_parameters(aqc_final_parameters)
aqc_final_circuit.compose(subsequent_circuit, inplace=True)
aqc_comparison_circuit.compose(subsequent_circuit, inplace=True)

Pasul 2: Optimizează problema pentru execuția pe hardware quantum​

Selectează Backend-ul.

service = QiskitRuntimeService()
backend = service.least_busy(min_num_qubits=127)
print(backend)

Transpilează circuitul complet pe hardware-ul țintă, pregătindu-l pentru execuție. Circuitul ISA rezultat poate fi trimis apoi pentru execuție pe Backend.

pass_manager = generate_preset_pass_manager(
    backend=backend, optimization_level=3
)
isa_circuit = pass_manager.run(aqc_final_circuit)
isa_observable = observable.apply_layout(isa_circuit.layout)
print("Observable info:", isa_observable)
print("Circuit depth:", isa_circuit.depth())
isa_circuit.draw("mpl", fold=-1, idle_wires=False)
Observable info: SparsePauliOp(['IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII'],
              coeffs=[1.+0.j])
Circuit depth: 122

Rezultatul celulei de cod anterioare

isa_comparison_circuit = pass_manager.run(aqc_comparison_circuit)
isa_comparison_observable = observable.apply_layout(
    isa_comparison_circuit.layout
)
print("Observable info:", isa_comparison_observable)
print("Circuit depth:", isa_comparison_circuit.depth())
isa_comparison_circuit.draw("mpl", fold=-1, idle_wires=False)
Observable info: SparsePauliOp(['IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII'],
              coeffs=[1.+0.j])
Circuit depth: 158

Rezultatul celulei de cod anterioare

Pasul 3: Execuție folosind primitivele Qiskit​

În acest pas, rulăm circuitul transpilat pe hardware quantum (sau un Backend simulat) folosind EstimatorV2 din qiskit_ibm_runtime pentru a măsura observabilul specificat. Rezultatul jobului va oferi informații valoroase despre performanța circuitului pe hardware-ul țintă.

Pentru acest exemplu la scară mai mare, vom explora cum să utilizăm EstimatorOptions pentru a gestiona și controla mai bine parametrii experimentului pe hardware. Deși aceste setări sunt opționale, sunt utile pentru urmărirea parametrilor experimentului și pentru rafinarea opțiunilor de execuție în vederea obținerii unor rezultate optime.

Pentru o listă completă a opțiunilor de execuție disponibile, consultă documentația qiskit-ibm-runtime.

twirling_options = {
    "enable_gates": True,
    "enable_measure": True,
    "num_randomizations": 300,
    "shots_per_randomization": 100,
    "strategy": "active",
}

zne_options = {
    "amplifier": "gate_folding",
    "noise_factors": [1, 2, 3],
    "extrapolated_noise_factors": list(np.linspace(0, 3, 31)),
    "extrapolator": ["exponential", "linear", "fallback"],
}

meas_learning_options = {
    "num_randomizations": 512,
    "shots_per_randomization": 512,
}

resilience_options = {
    "measure_mitigation": True,
    "zne_mitigation": True,
    "zne": zne_options,
    "measure_noise_learning": meas_learning_options,
}

estimator_options = {
    "resilience": resilience_options,
    "twirling": twirling_options,
}

estimator = Estimator(backend, options=estimator_options)
job = estimator.run([(isa_circuit, isa_observable)])
print("Job ID:", job.job_id())
job.result()
Job ID: czyjx6crxz8g008f63r0
PrimitiveResult([PubResult(data=DataBin(evs=np.ndarray(<shape=(), dtype=float64>), stds=np.ndarray(<shape=(), dtype=float64>), evs_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), stds_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), ensemble_stds_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), evs_extrapolated=np.ndarray(<shape=(3, 31), dtype=float64>), stds_extrapolated=np.ndarray(<shape=(3, 31), dtype=float64>)), metadata={'shots': 30000, 'target_precision': 0.005773502691896258, 'circuit_metadata': {}, 'resilience': {'zne': {'extrapolator': 'exponential'}}, 'num_randomizations': 300})], metadata={'dynamical_decoupling': {'enable': False, 'sequence_type': 'XX', 'extra_slack_distribution': 'middle', 'scheduling_method': 'alap'}, 'twirling': {'enable_gates': True, 'enable_measure': True, 'num_randomizations': 300, 'shots_per_randomization': 100, 'interleave_randomizations': True, 'strategy': 'active'}, 'resilience': {'measure_mitigation': True, 'zne_mitigation': True, 'pec_mitigation': False, 'zne': {'noise_factors': [1, 2, 3], 'extrapolator': ['exponential', 'linear', 'fallback'], 'extrapolated_noise_factors': [0, 0.1, 0.2, 0.30000000000000004, 0.4, 0.5, 0.6000000000000001, 0.7000000000000001, 0.8, 0.9, 1, 1.1, 1.2000000000000002, 1.3, 1.4000000000000001, 1.5, 1.6, 1.7000000000000002, 1.8, 1.9000000000000001, 2, 2.1, 2.2, 2.3000000000000003, 2.4000000000000004, 2.5, 2.6, 2.7, 2.8000000000000003, 2.9000000000000004, 3]}}, 'version': 2})
job_comparison = estimator.run([(isa_comparison_circuit, isa_observable)])
print("Job Comparison ID:", job.job_id())
job_comparison.result()
Job Comparison ID: czyjx6crxz8g008f63r0
PrimitiveResult([PubResult(data=DataBin(evs=np.ndarray(<shape=(), dtype=float64>), stds=np.ndarray(<shape=(), dtype=float64>), evs_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), stds_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), ensemble_stds_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), evs_extrapolated=np.ndarray(<shape=(3, 31), dtype=float64>), stds_extrapolated=np.ndarray(<shape=(3, 31), dtype=float64>)), metadata={'shots': 30000, 'target_precision': 0.005773502691896258, 'circuit_metadata': {}, 'resilience': {'zne': {'extrapolator': 'exponential'}}, 'num_randomizations': 300})], metadata={'dynamical_decoupling': {'enable': False, 'sequence_type': 'XX', 'extra_slack_distribution': 'middle', 'scheduling_method': 'alap'}, 'twirling': {'enable_gates': True, 'enable_measure': True, 'num_randomizations': 300, 'shots_per_randomization': 100, 'interleave_randomizations': True, 'strategy': 'active'}, 'resilience': {'measure_mitigation': True, 'zne_mitigation': True, 'pec_mitigation': False, 'zne': {'noise_factors': [1, 2, 3], 'extrapolator': ['exponential', 'linear', 'fallback'], 'extrapolated_noise_factors': [0, 0.1, 0.2, 0.30000000000000004, 0.4, 0.5, 0.6000000000000001, 0.7000000000000001, 0.8, 0.9, 1, 1.1, 1.2000000000000002, 1.3, 1.4000000000000001, 1.5, 1.6, 1.7000000000000002, 1.8, 1.9000000000000001, 2, 2.1, 2.2, 2.3000000000000003, 2.4000000000000004, 2.5, 2.6, 2.7, 2.8000000000000003, 2.9000000000000004, 3]}}, 'version': 2})

Pasul 4: Post-procesare și returnarea rezultatului în formatul clasic dorit​

Aici nu este necesară nicio reconstrucție, ca mai înainte; putem accesa direct valoarea de așteptare din rezultatul execuției pentru a examina rezultatul.

# AQC results
hw_results = job.result()
hw_results_dicts = [pub_result.data.__dict__ for pub_result in hw_results]
hw_expvals = [
    pub_result_data["evs"].tolist() for pub_result_data in hw_results_dicts
]
aqc_expval = hw_expvals[0]

# AQC comparison results
hw_comparison_results = job_comparison.result()
hw_comparison_results_dicts = [
    pub_result.data.__dict__ for pub_result in hw_comparison_results
]
hw_comparison_expvals = [
    pub_result_data["evs"].tolist()
    for pub_result_data in hw_comparison_results_dicts
]
aqc_compare_expval = hw_comparison_expvals[0]

print(f"Exact:         \t{reference_expval:.4f}")
print(
    f"AQC:           \t{aqc_expval:.4f}, |∆| = {np.abs(reference_expval- aqc_expval):.4f}"
)
print(
    f"AQC Comparison:\t{aqc_compare_expval:.4f}, |∆| = {np.abs(reference_expval- aqc_compare_expval):.4f}"
)
Exact:         	-0.5888
AQC:           	-0.4809, |∆| = 0.1078
AQC Comparison:	1.1764, |∆| = 1.7652

Reprezintă grafic rezultatele AQC, de comparație și ale circuitelor exacte pentru modelul XXZ cu 50 de site-uri.

labels = ["AQC Result", "AQC Comparison Result"]
values = [abs(aqc_expval), abs(aqc_compare_expval)]

plt.figure(figsize=(10, 6))
bars = plt.bar(labels, values, color=["tab:blue", "tab:purple"])
plt.axhline(
    y=abs(reference_expval), color="red", linestyle="--", label="Exact Result"
)
plt.xlabel("Results")
plt.ylabel("Absolute Expected Value")
plt.title("AQC Result vs AQC Comparison Result (Absolute Values)")
plt.legend()
for bar in bars:
    y_val = bar.get_height()
    plt.text(
        bar.get_x() + bar.get_width() / 2.0,
        y_val,
        round(y_val, 2),
        va="bottom",
    )

plt.show()

Rezultatul celulei de cod anterioare

Concluzie​

Acest tutorial a demonstrat cum să utilizezi Compilarea Cuantică Aproximativă cu rețele tensor (AQC-Tensor) pentru a comprima și optimiza circuitele destinate simulării dinamicii cuantice la scară. Folosind atât modele Heisenberg mici, cât și mari, am aplicat AQC-Tensor pentru a reduce adâncimea circuitului necesară pentru evoluția temporală Trotterizată. Generând un ansatz parametrizat dintr-un circuit Trotter simplificat și optimizându-l cu tehnici de stare produs matricial (MPS), am obținut o aproximare de adâncime redusă a evoluției țintă, care este atât precisă, cât și eficientă.

Fluxul de lucru prezentat evidențiază avantajele cheie ale AQC-Tensor pentru scalarea simulărilor cuantice:

  • Compresie semnificativă a circuitului: AQC-Tensor a redus adâncimea circuitului necesară pentru evoluția temporală complexă, sporind fezabilitatea acestuia pe dispozitivele actuale.
  • Optimizare eficientă: Abordarea MPS a oferit un cadru robust pentru optimizarea parametrilor, echilibrând fidelitatea cu eficiența computațională.
  • Execuție pregătită pentru hardware: Transpilarea circuitului final optimizat a asigurat respectarea constrângerilor hardware-ului quantum țintă.

Pe măsură ce apar dispozitive cuantice mai mari și algoritmi mai avansați, tehnici precum AQC-Tensor vor deveni esențiale pentru rularea simulărilor cuantice complexe pe hardware-ul de generație apropiată, demonstrând progrese promițătoare în gestionarea adâncimii și fidelității pentru aplicații cuantice scalabile.

Sondaj tutorial​

Te rog să completezi acest scurt sondaj pentru a oferi feedback cu privire la acest tutorial. Opiniile tale ne vor ajuta să îmbunătățim conținutul oferit și experiența utilizatorilor.

Link către sondaj

Note: This survey is provided by IBM Quantum and relates to the original English content. To give feedback on doQumentation's website, translations, or code execution, please open a GitHub issue.

Sursă: IBM Quantum docs — actualizat 15 mai 2026
Versiunea în engleză pe doQumentation — actualizată 15 mai 2026
Această traducere se bazează pe versiunea în engleză din 9 apr. 2026
Problemă cu site-ul sau cu traducerea?Problemă de conținut? Editează pe IBM Quantum docs
