Gate Cutting pentru Reducerea Adâncimii Circuitului

În acest tutorial, vom reduce adâncimea unui Circuit prin tăierea Gate-urilor îndepărtate, evitând astfel Gate-urile swap care ar fi introduse altfel de rutare.

Aceștia sunt pașii pe care îi vom urma în cadrul acestui pattern Qiskit:

  • Pasul 1: Maparea problemei pe circuite și operatori cuantici:
    • Maparea hamiltonianului pe un Circuit cuantic.
  • Pasul 2: Optimizarea pentru hardware-ul țintă [Utilizează addon-ul de cutting]:
    • Tăierea Circuit-ului și a observabilului.
    • Transpilarea subexperimentelor pentru hardware.
  • Pasul 3: Executarea pe hardware-ul țintă:
    • Rularea subexperimentelor obținute în Pasul 2 folosind primitiva Sampler.
  • Pasul 4: Post-procesarea rezultatelor [Utilizează addon-ul de cutting]:
    • Combinarea rezultatelor din Pasul 3 pentru a reconstitui valoarea așteptată a observabilului în cauză.

Pasul 1: Mapare​

Crearea unui Circuit pentru a rula pe Backend​

# Added by doQumentation — required packages for this notebook
!pip install -q numpy qiskit qiskit-addon-cutting qiskit-aer qiskit-ibm-runtime

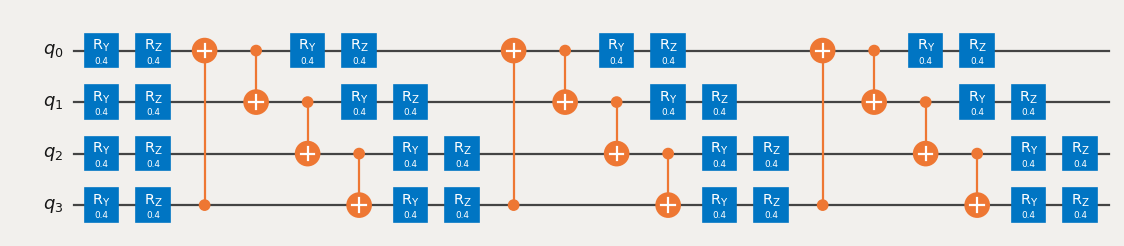

from qiskit.circuit.library import efficient_su2

circuit = efficient_su2(num_qubits=4, entanglement="circular")
circuit.assign_parameters([0.4] * len(circuit.parameters), inplace=True)
circuit.draw("mpl", scale=0.8)

Quantum circuit diagram

Specificarea unui observabil​

from qiskit.quantum_info import SparsePauliOp

observable = SparsePauliOp(["ZZII", "IZZI", "-IIZZ", "XIXI", "ZIZZ", "IXIX"])

Pasul 2: Optimizare​

Specificarea unui Backend​

Poți furniza fie un Backend fals, fie un Backend hardware din Qiskit Runtime.

from qiskit_ibm_runtime.fake_provider import FakeManilaV2

backend = FakeManilaV2()

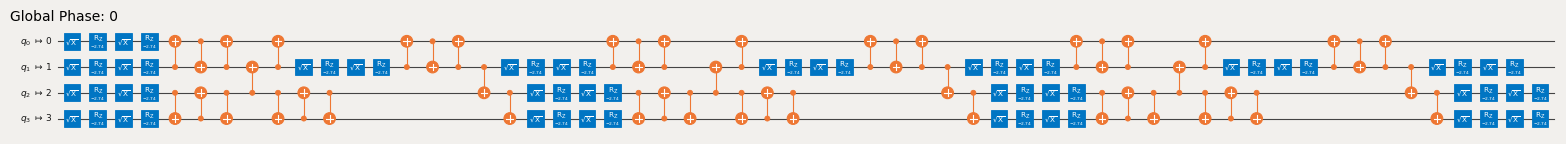

Transpilarea Circuit-ului, vizualizarea swap-urilor și notarea adâncimii​

Alegem un layout care necesită două swap-uri pentru a executa Gate-urile dintre Qubit-urile 3 și 0 și încă două swap-uri pentru a readuce Qubit-urile la pozițiile lor inițiale.

from qiskit.transpiler import generate_preset_pass_manager

pass_manager = generate_preset_pass_manager(
    optimization_level=1, backend=backend, initial_layout=[0, 1, 2, 3]
)

transpiled_qc = pass_manager.run(circuit)
print(f"Transpiled circuit depth: {transpiled_qc.depth(lambda x: len(x.qubits) >= 2)}")
Transpiled circuit depth: 30
transpiled_qc.draw("mpl", scale=0.4, idle_wires=False, fold=-1)

Quantum circuit diagram

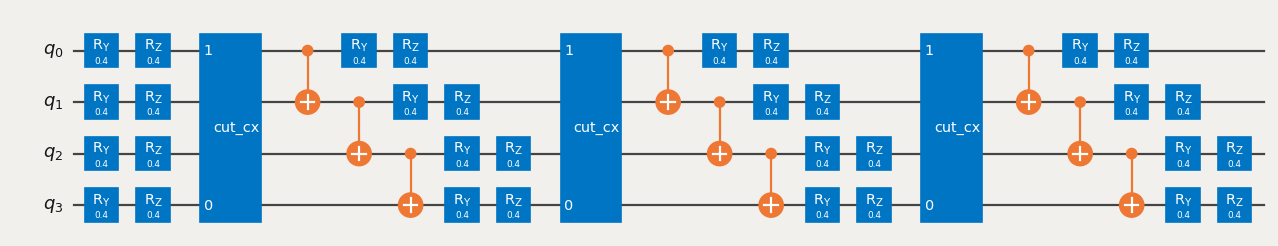

Înlocuirea Gate-urilor îndepărtate cu TwoQubitQPDGate prin specificarea indicilor lor​

cut_gates va înlocui Gate-urile de la indicii specificați cu TwoQubitQPDGate și va returna, de asemenea, o listă de instanțe QPDBasis — câte una pentru fiecare descompunere de Gate.

from qiskit_addon_cutting import cut_gates

# Find the indices of the distant gates
cut_indices = [
    i
    for i, instruction in enumerate(circuit.data)
    if {circuit.find_bit(q)[0] for q in instruction.qubits} == {0, 3}
]

# Decompose distant CNOTs into TwoQubitQPDGate instances
qpd_circuit, bases = cut_gates(circuit, cut_indices)

qpd_circuit.draw("mpl", scale=0.8)

Quantum circuit diagram

Generarea subexperimentelor pentru a rula pe Backend​

generate_cutting_experiments acceptă un Circuit ce conține instanțe TwoQubitQPDGate și observabile sub formă de PauliList.

Pentru a simula valoarea așteptată a Circuit-ului de dimensiune completă, sunt generate mai multe subexperimente din distribuția de quasiprobabilitate comună a Gate-urilor descompuse și sunt executate pe unul sau mai multe Backend-uri. Numărul de eșantioane preluate din distribuție este controlat de num_samples, iar un coeficient combinat este dat pentru fiecare eșantion unic. Pentru mai multe informații despre modul în care sunt calculați coeficienții, consultă materialul explicativ.

Notă: Argumentul observables pentru generate_cutting_experiments este de tip PauliList. Coeficienții și fazele termenilor observabilului sunt ignorați în timpul descompunerii problemei și executării subexperimentelor. Aceștia pot fi re-aplicați în timpul reconstituirii valorii așteptate.

import numpy as np
from qiskit_addon_cutting import generate_cutting_experiments

# Generate the subexperiments and sampling coefficients
subexperiments, coefficients = generate_cutting_experiments(
    circuits=qpd_circuit, observables=observable.paulis, num_samples=np.inf
)

Calcularea costului de eșantionare pentru tăieturile alese​

Aici tăiem trei Gate-uri CNOT, rezultând un cost de eșantionare de 939^3.

Pentru mai multe informații despre costul de eșantionare generat de circuit cutting, consultă materialul explicativ.

print(f"Sampling overhead: {np.prod([basis.overhead for basis in bases])}")
Sampling overhead: 729.0

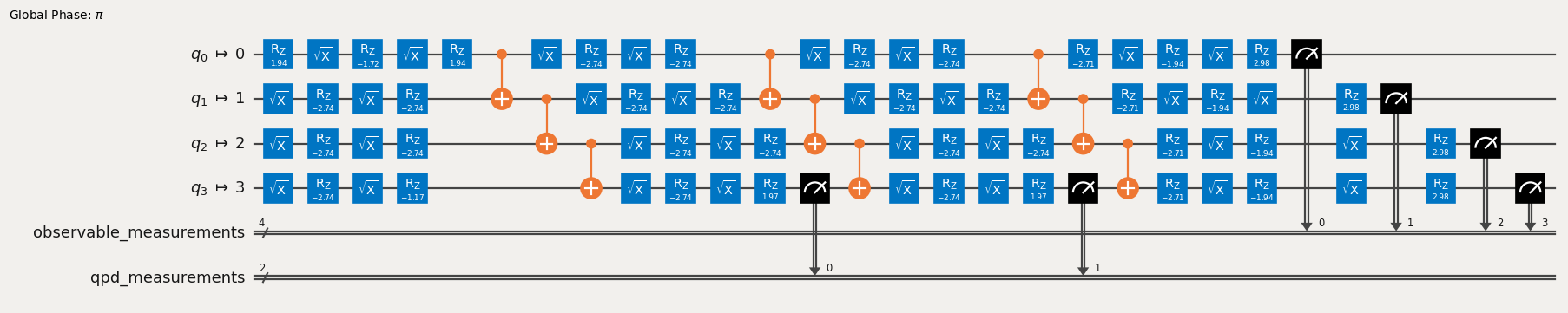

Demonstrarea că subexperimentele QPD vor fi mai puțin adânci după tăierea Gate-urilor îndepărtate​

Iată un exemplu de subexperiment ales arbitrar, generat din Circuit-ul QPD. Adâncimea sa a fost redusă cu mai mult de jumătate. Multe dintre aceste subexperimente probabilistice trebuie generate și evaluate pentru a reconstitui o valoare așteptată a Circuit-ului mai adânc.

# Transpile the decomposed circuit to the same layout
transpiled_qpd_circuit = pass_manager.run(subexperiments[100])

print(
    f"Original circuit depth after transpile: {transpiled_qc.depth(lambda x: len(x.qubits) >= 2)}"
)
print(
    f"QPD subexperiment depth after transpile: {transpiled_qpd_circuit.depth(lambda x: len(x.qubits) >= 2)}"
)
transpiled_qpd_circuit.draw("mpl", scale=0.8, idle_wires=False, fold=-1)
Original circuit depth after transpile: 30
QPD subexperiment depth after transpile: 7

Quantum circuit diagram

Pregătirea subexperimentelor pentru Backend​

# Transpile the subeperiments to the backend's instruction set architecture (ISA)
isa_subexperiments = pass_manager.run(subexperiments)

Pasul 3: Executare​

Rularea subexperimentelor folosind primitiva Qiskit Runtime Sampler​

from qiskit_ibm_runtime import SamplerV2

# Set up the Qiskit Runtime Sampler primitive.  For a fake backend, this will use a local simulator.
sampler = SamplerV2(backend)

# Submit the subexperiments
job = sampler.run(isa_subexperiments)
# Retrieve the results
results = job.result()

Pasul 4: Post-procesare​

Reconstituirea valorii așteptate​

Reconstituiește valorile așteptate pentru fiecare termen al observabilului și combină-le pentru a reconstitui valoarea așteptată a observabilului original.

from qiskit_addon_cutting import reconstruct_expectation_values

reconstructed_expval_terms = reconstruct_expectation_values(
    results,
    coefficients,
    observable.paulis,
)
# Reconstruct final expectation value
reconstructed_expval = np.dot(reconstructed_expval_terms, observable.coeffs)

Compararea valorii așteptate reconstituite cu valoarea așteptată exactă din Circuit-ul și observabilul original​

from qiskit_aer.primitives import EstimatorV2

estimator = EstimatorV2()
exact_expval = estimator.run([(circuit, observable)]).result()[0].data.evs
print(f"Reconstructed expectation value: {np.real(np.round(reconstructed_expval, 8))}")
print(f"Exact expectation value: {np.round(exact_expval, 8)}")
print(f"Error in estimation: {np.real(np.round(reconstructed_expval-exact_expval, 8))}")
print(
    f"Relative error in estimation: {np.real(np.round((reconstructed_expval-exact_expval) / exact_expval, 8))}"
)
Reconstructed expectation value: 0.44018555
Exact expectation value: 0.50497603
Error in estimation: -0.06479049
Relative error in estimation: -0.12830408
