Zgomotul cuantic și atenuarea erorilor

notă

Toshinari Itoko (28 iunie 2024)

Descarcă pdf-ul al prelegerecii originale. Reține că unele fragmente de cod ar putea fi depreciate, deoarece acestea sunt imagini statice.

Timpul aproximativ de QPU pentru rularea acestui experiment este de 1 min 40 s.

1. Introducere

Pe parcursul acestei lecții, vom examina zgomotul și modul în care acesta poate fi atenuat pe computerele cuantice. Vom începe prin a analiza efectele zgomotului folosind un simulator care poate simula zgomotul în mai multe moduri, inclusiv utilizând profiluri de zgomot de pe computere cuantice reale. Apoi vom trece la computere cuantice reale, în care zgomotul este inerent. Vom analiza efectele atenuării erorilor, inclusiv combinații de tehnici precum extrapolarea la zgomot zero (ZNE) și răsucirea Gate-urilor.

Vom începe prin a încărca câteva pachete.

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib qiskit qiskit-aer qiskit-ibm-runtime

# !pip install qiskit qiskit_aer qiskit_ibm_runtime
# !pip install jupyter
# !pip install matplotlib pylatexenc

import qiskit

qiskit.__version__

'2.0.2'

import qiskit_aer

qiskit_aer.__version__

'0.17.1'

import qiskit_ibm_runtime

qiskit_ibm_runtime.__version__

'0.40.1'

2. Simulare cu zgomot fără atenuarea erorilor

Qiskit Aer este un simulator clasic pentru calculul cuantic. Poate simula atât execuția ideală, cât și execuția cu zgomot a circuitelor cuantice. Acest notebook demonstrează cum se rulează o simulare cu zgomot folosind Qiskit Aer:

1. Construiește un model de zgomot
2. Construiește un Sampler cu zgomot (simulator) pe baza modelului de zgomot
3. Rulează un Circuit cuantic pe Sampler-ul cu zgomot

noise_model = NoiseModel()
...
noisy_sampler = Sampler(options={"backend_options": {"noise_model": noise_model}})
job = noisy_sampler.run([circuit])

2.1 Construirea unui Circuit de test

Considerăm circuite simple cu 1 Qubit care repetă Gate-uri X de d ori (d=0 ... 100) și măsoară observabila Z.

from qiskit.circuit import QuantumCircuit

MAX_DEPTH = 100
circuits = []
for d in range(MAX_DEPTH + 1):
    circ = QuantumCircuit(1)
    for _ in range(d):
        circ.x(0)
        circ.barrier(0)
    circ.measure_all()
    circuits.append(circ)

display(circuits[3].draw(output="mpl"))

from qiskit.quantum_info import SparsePauliOp

obs = SparsePauliOp.from_list([("Z", 1.0)])
obs

SparsePauliOp(['Z'],
              coeffs=[1.+0.j])

2.2 Construirea unui model de zgomot

Pentru a realiza o simulare cu zgomot, trebuie să specificăm NoiseModel. În această secțiune arătăm cum să construim NoiseModel. Mai întâi trebuie să definim erorile cuantice (sau de citire) pe care le adăugăm la un model de zgomot.

from qiskit_aer.noise.errors import (
    coherent_unitary_error,
    amplitude_damping_error,
    ReadoutError,
)
from qiskit.circuit.library import RXGate

# Coherent (unitary) error: Over X-rotation error
# https://qiskit.github.io/qiskit-aer/stubs/qiskit_aer.noise.coherent_unitary_error.html#qiskit_aer.noise.coherent_unitary_error
OVER_ROTATION_ANGLE = 0.05
coherent_error = coherent_unitary_error(RXGate(OVER_ROTATION_ANGLE).to_matrix())

# Incoherent error: Amplitude dumping error
# https://qiskit.github.io/qiskit-aer/stubs/qiskit_aer.noise.amplitude_damping_error.html#qiskit_aer.noise.amplitude_damping_error
AMPLITUDE_DAMPING_PARAM = 0.02  # in [0, 1] (0: no error)
incoherent_error = amplitude_damping_error(AMPLITUDE_DAMPING_PARAM)

# Readout (measurement) error: Readout error
# https://qiskit.github.io/qiskit-aer/stubs/qiskit_aer.noise.ReadoutError.html#qiskit_aer.noise.ReadoutError
PREP0_MEAS1 = 0.03  # P(1|0): Probability of preparing 0 and measuring 1
PREP1_MEAS0 = 0.08  # P(0|1): Probability of preparing 1 and measuring 0
readout_error = ReadoutError(
    [[1 - PREP0_MEAS1, PREP0_MEAS1], [PREP1_MEAS0, 1 - PREP1_MEAS0]]
)

from qiskit_aer.noise import NoiseModel

noise_model = NoiseModel()
noise_model.add_quantum_error(coherent_error.compose(incoherent_error), "x", (0,))
noise_model.add_readout_error(readout_error, (0,))

2.3 Construirea unui Sampler cu zgomot pe baza modelului de zgomot

from qiskit_aer.primitives import SamplerV2 as Sampler

noisy_sampler = Sampler(options={"backend_options": {"noise_model": noise_model}})

2.4 Rularea circuitelor cuantice pe Sampler-ul cu zgomot

job = noisy_sampler.run(circuits, shots=400)

result = job.result()

result[0].data.meas.get_counts()

{'0': 389, '1': 11}

2.5 Reprezentarea grafică a rezultatelor

import matplotlib.pyplot as plt

plt.title("Noisy simulation")
ds = list(range(MAX_DEPTH + 1))
plt.plot(
    ds,
    [result[d].data.meas.expectation_values(["Z"]) for d in ds],
    color="gray",
    linestyle="-",
)
plt.scatter(ds, [result[d].data.meas.expectation_values(["Z"]) for d in ds], marker="o")
plt.hlines(0, xmin=0, xmax=MAX_DEPTH, colors="black")
plt.ylim(-1, 1)
plt.xlabel("Circuit depth")
plt.ylabel("Measured <Z>")
plt.show()

2.6 Simulare ideală

ideal_sampler = Sampler()
job_ideal = ideal_sampler.run(circuits)
result_ideal = job_ideal.result()
plt.title("Ideal simulation")
ds = list(range(MAX_DEPTH + 1))
plt.plot(
    ds,
    [result_ideal[d].data.meas.expectation_values(["Z"]) for d in ds],
    color="gray",
    linestyle="-",
)
plt.scatter(
    ds, [result_ideal[d].data.meas.expectation_values(["Z"]) for d in ds], marker="o"
)
plt.hlines(0, xmin=0, xmax=MAX_DEPTH, colors="black")
plt.xlabel("Circuit depth")
plt.ylabel("Measured <Z>")
plt.show()

2.7 Exercițiu

Modificând codul de mai jos,

• Încearcă de 25 de ori mai multe shots (= 10_000 shots) și verifică că se obține un grafic mai neted
• Schimbă parametrii de zgomot (OVER_ROTATION_ANGLE, AMPLITUDE_DAMPING_PARAM, PREP0_MEAS1 sau PREP1_MEAS0) și observă cum se modifică graficul

OVER_ROTATION_ANGLE = 0.05
coherent_error = coherent_unitary_error(RXGate(OVER_ROTATION_ANGLE).to_matrix())
AMPLITUDE_DAMPING_PARAM = 0.02  # in [0, 1] (0: no error)
incoherent_error = amplitude_damping_error(AMPLITUDE_DAMPING_PARAM)
PREP0_MEAS1 = 0.1  # P(1|0): Probability of preparing 0 and measuring 1
PREP1_MEAS0 = 0.05  # P(0|1): Probability of preparing 1 and measuring 0
readout_error = ReadoutError(
    [[1 - PREP0_MEAS1, PREP0_MEAS1], [PREP1_MEAS0, 1 - PREP1_MEAS0]]
)
noise_model = NoiseModel()
noise_model.add_quantum_error(coherent_error.compose(incoherent_error), "x", (0,))
noise_model.add_readout_error(readout_error, (0,))
options = {
    "backend_options": {"noise_model": noise_model},
}
noisy_sampler = Sampler(options=options)
job = noisy_sampler.run(circuits, shots=400)
result = job.result()
plt.title("Noisy simulation")
ds = list(range(MAX_DEPTH + 1))
plt.plot(
    ds,
    [result[d].data.meas.expectation_values(["Z"]) for d in ds],
    marker="o",
    linestyle="-",
)
plt.hlines(0, xmin=0, xmax=MAX_DEPTH, colors="black")
plt.ylim(-1, 1)
plt.xlabel("Depth")
plt.ylabel("Measured <Z>")
plt.show()

2.8 Simulare cu zgomot mai realistă

from qiskit_aer import AerSimulator
from qiskit_ibm_runtime import SamplerV2 as Sampler, QiskitRuntimeService

service = QiskitRuntimeService()
real_backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=127
)  # Eagle

<IBMBackend('ibm_strasbourg')>

aer = AerSimulator.from_backend(real_backend)
noisy_sampler = Sampler(mode=aer)
job = noisy_sampler.run(circuits)
result = job.result()
plt.title("Noisy simulation with noise model from real backend")
ds = list(range(MAX_DEPTH + 1))
plt.plot(
    ds,
    [result[d].data.meas.expectation_values(["Z"]) for d in ds],
    marker="o",
    linestyle="-",
)
plt.hlines(0, xmin=0, xmax=MAX_DEPTH, colors="black")
plt.ylim(-1, 1)
plt.xlabel("Depth")
plt.ylabel("Measured <Z>")
plt.show()

3. Calcul cuantic real cu atenuarea erorilor

În această parte, demonstrăm cum se obțin rezultate cu erori atenuate (valori de așteptare) folosind Qiskit Estimator. Considerăm circuite Trotter cu 6 qubiți pentru simularea evoluției temporale a modelului Ising unidimensional și observăm modul în care eroarea scalează în funcție de numărul de pași de timp.

backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=127
)  # Eagle
backend

<IBMBackend('ibm_strasbourg')>

NUM_QUBITS = 6
NUM_TIME_STEPS = list(range(8))
RX_ANGLE = 0.1
RZZ_ANGLE = 0.1

3.1 Construirea circuitelor

# Build circuits with different number of time steps
circuits = []
for n_steps in NUM_TIME_STEPS:
    circ = QuantumCircuit(NUM_QUBITS)
    for i in range(n_steps):
        # rx layer
        for q in range(NUM_QUBITS):
            circ.rx(RX_ANGLE, q)
        # 1st rzz layer
        for q in range(1, NUM_QUBITS - 1, 2):
            circ.rzz(RZZ_ANGLE, q, q + 1)
        # 2nd rzz layer
        for q in range(0, NUM_QUBITS - 1, 2):
            circ.rzz(RZZ_ANGLE, q, q + 1)
    circ.barrier()  # need not to optimize the circuit
    # Uncompute stage
    for i in range(n_steps):
        for q in range(0, NUM_QUBITS - 1, 2):
            circ.rzz(-RZZ_ANGLE, q, q + 1)
        for q in range(1, NUM_QUBITS - 1, 2):
            circ.rzz(-RZZ_ANGLE, q, q + 1)
        for q in range(NUM_QUBITS):
            circ.rx(-RX_ANGLE, q)
    circuits.append(circ)

Pentru a cunoaște ieșirea ideală în avans, folosim circuite de tip compute-uncompute, care constau dintr-o primă etapă în care se aplică circuitul original $U$, și o a doua etapă în care acesta este inversat $U^\dagger$. Rețineți că ieșirea ideală a unor astfel de circuite va fi în mod trivial starea de intrare $|000000\rangle$, care are valori de așteptare triviale pentru orice observabilă Pauli, de exemplu, $\langle IIIIIZ \rangle = 1$.

# Print the circuit with 2 time steps
circuits[2].draw(output="mpl")

Notă: Așa cum se arată mai sus, circuitul cu $k$ pași de timp va avea $4k$ straturi de Gate-uri cu doi qubiți.

obs = SparsePauliOp.from_sparse_list([("Z", [0], 1.0)], num_qubits=NUM_QUBITS)
obs

SparsePauliOp(['IIIIIZ'],
              coeffs=[1.+0.j])

3.2 Transpilarea circuitelor

Transpilăm circuitele pentru Backend cu optimizare (optimization_level=1).

from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager

pm = generate_preset_pass_manager(optimization_level=1, backend=backend)
isa_circuits = pm.run(circuits)
display(isa_circuits[2].draw("mpl", idle_wires=False, fold=-1))

3.3 Executare cu Estimator (cu niveluri de reziliență diferite)

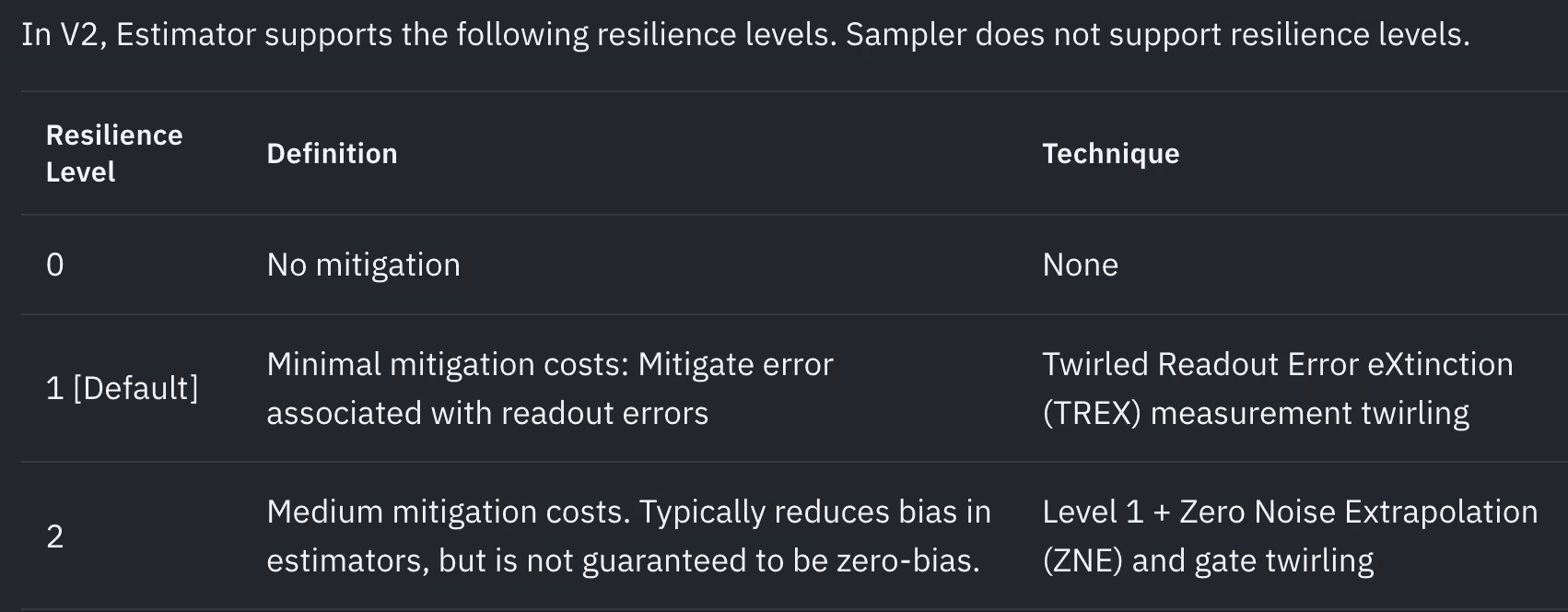

Setarea nivelului de reziliență (estimator.options.resilience_level) este cea mai simplă modalitate de a aplica atenuarea erorilor când utilizezi Qiskit Estimator. Estimator acceptă următoarele niveluri de reziliență (începând cu 28.06.2024). Vezi mai multe detalii în ghidul Configurarea atenuării erorilor.

from qiskit_ibm_runtime import Batch
from qiskit_ibm_runtime import EstimatorV2 as Estimator

jobs = []
job_ids = []
with Batch(backend=backend):
    for resilience_level in [0, 1, 2]:
        estimator = Estimator()
        estimator.options.resilience_level = resilience_level
        job = estimator.run(
            [(circ, obs.apply_layout(circ.layout)) for circ in isa_circuits]
        )
        job_ids.append(job.job_id())
        print(f"Job ID (rl={resilience_level}): {job.job_id()}")
        jobs.append(job)

Job ID (rl=0): d146vcnmya70008emprg
Job ID (rl=1): d146vdnqf56g0081sva0
Job ID (rl=2): d146ven5z6q00087c61g

# check job status
for job in jobs:
    print(job.status())

DONE
DONE
DONE

# REPLACE WITH YOUR OWN JOB IDS
jobs = [service.job(job_id) for job_id in job_ids]

# Get results
results = [job.result() for job in jobs]

3.4 Reprezentarea grafică a rezultatelor

plt.title("Error mitigation with different resilience levels")
labels = ["0 (No mitigation)", "1 (TREX)", "2 (ZNE + Gate twirling)"]
steps = NUM_TIME_STEPS
for result, label in zip(results, labels):
    plt.errorbar(
        x=steps,
        y=[result[s].data.evs for s in steps],
        yerr=[result[s].data.stds for s in steps],
        marker="o",
        linestyle="-",
        capsize=4,
        label=label,
    )
plt.hlines(
    1.0, min(steps), max(steps), linestyle="dashed", label="Ideal", colors="black"
)
plt.xlabel("Time steps")
plt.ylabel("Mitigated <IIIIIZ>")
plt.legend()
plt.show()

4. (Opțional) Personalizarea opțiunilor de atenuare a erorilor

Putem personaliza aplicarea tehnicilor de atenuare a erorilor prin opțiuni, după cum se arată mai jos.

# TREX
estimator.options.twirling.enable_measure = True
estimator.options.twirling.num_randomizations = "auto"
estimator.options.twirling.shots_per_randomization = "auto"

# Gate twirling
estimator.options.twirling.enable_gates = True
# ZNE
estimator.options.resilience.zne_mitigation = True
estimator.options.resilience.zne.noise_factors = [1, 3, 5]
estimator.options.resilience.zne.extrapolator = ("exponential", "linear")

# Dynamical decoupling
estimator.options.dynamical_decoupling.enable = True  # Default: False
estimator.options.dynamical_decoupling.sequence_type = "XX"

# Other options
estimator.options.default_shots = 10_000

Consultă următoarele ghiduri și referința API pentru detalii despre opțiunile de atenuare a erorilor.

• Configurarea atenuării erorilor
• Introducere în opțiuni
• EstimatorOptions
• SamplerOptions
